21K59M Ch= VTS-538
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Produttore / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Anno
- 1957
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 206682
Data taken from Motorola datasheet

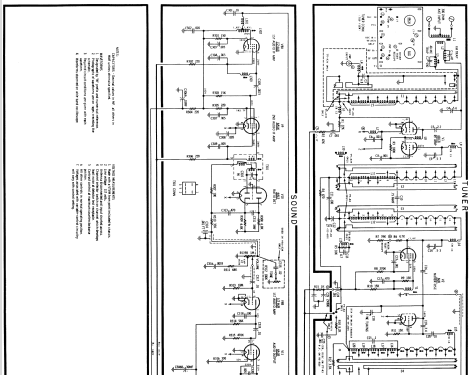

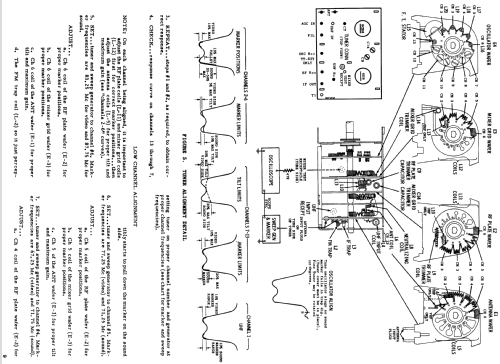

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 20
- Valvole
- 6BC8 6U8 6BZ6 6BZ6 6CB6 12BY7 6AU6 6U8 6AU6 6AL5 6AQ5 6SN7 6SN7 6SN7 6DQ6 6AU4 1B3 6AQ5 5U4GB 21ATP4A
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- VHF/UHF (ved. i dettagli nelle note)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile) / Ø 8 inch = 20.3 cm
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: 21K59M Ch= VTS-538 - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Console di qualsiasi tipo
- Annotazioni

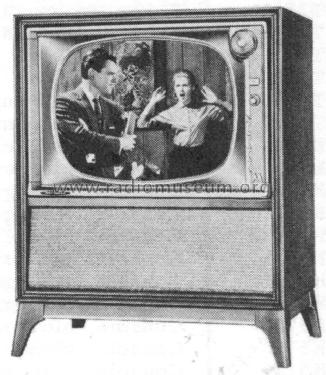

- 21" b/w TV with US standard VHF Tuner channels 2 thru 13.
Console model, mahogany, masonite.
- Fonte dei dati
- - - Manufacturers Literature
- Letteratura / Schemi (1)
- Photofact Folder, Howard W. SAMS (Set 375 Folder 1 Production Changes Bulletin 190 10-57)
- Autore
- Modello inviato da John Kusching. Utilizzare "Proponi modifica" per inviare ulteriori dati.
