• Land
• USA

• Hersteller / Marke
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Jahr
• 1953 ?

• Kategorie
• Fernseh-Empfänger/Monitor

• Radiomuseum.org ID
• 360769

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 18

• Röhren
• 6BZ7 6U8 6CB6 6CB6 6CB6 6AH6 6AU6 6AU6 6AL5 6SN7GT 6W6GT 6SN7GT 12BH7 6SN7GT 6BQ6GT 6AX4GT 1B3GT 21FP4

• Hauptprinzip
• Super mit HF-Vorstufe

• Wellenbereiche
• Wellen in den Bemerkungen.

• Betriebsart / Volt
• Wechselstromspeisung / 60Hz, 117V=110-120 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 10 inch = 25.4 cm

• Material
• Gerät mit Holzgehäuse

• von Radiomuseum.org
• Modell: 21T3 Ch= TS-501A - Motorola Inc. ex Galvin Mfg.Co

• Form
• Standgerät: allgemein.

• Bemerkung

• Motorola model 21T3 is a 21” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis TS-501A, VHF tuner 1U721334 and picture tube 21FP4. Typo in tube parts list , V15 6BQ7GT has to be 6BQ6GT.

• Literatur/Schema (1)

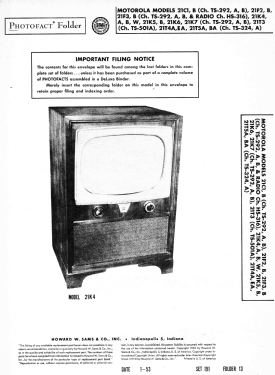

• Photofact Folder, Howard W. SAMS (Set 191, folder 13, dated 1-53)

• Autor
• Modellseite von Dirk Taekels angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

• Weitere Modelle

• Hier finden Sie 4646 Modelle, davon 2969 mit Bildern und 4145 mit Schaltbildern.
