23C6B Ch= TS-568

Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1960
  • Categoria
  • Televisore (TV) / Monitor
  • Radiomuseum.org ID
  • 237457

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 18
  • Principio generale
  • Supereterodina con stadio RF
  • Gamme d'onda
  • VHF/UHF (ved. i dettagli nelle note)
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 60 cycles, 120 Volt
  • Altoparlante
  • AP magnetodinamico ellittico (magnete permanente e bobina mobile).
  • Materiali
  • Mobile in legno
  • Radiomuseum.org
  • Modello: 23C6B Ch= TS-568 - Motorola Inc. ex Galvin Mfg.Co
  • Forma
  • Console di qualsiasi tipo
  • Annotazioni

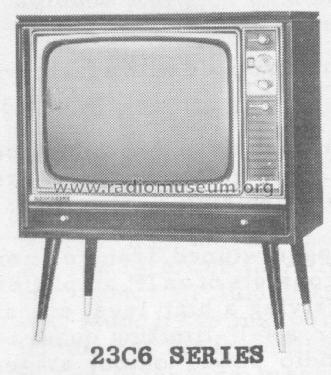

  • The Motorola 23C6B is a 23" b/w TV with US standard VHF Tuner channels 2 thru 13. Equipped with chassis TS-568, VHF tuner OPPT-130 and picture tube 23TP4. Consolette model with Blonde wooden masonite cabinet. Uses Qty(1) elliptical PM 3" x 5" speaker.  Has dual Selenium Rectifier and Qty(1) germanium diode video detector.

  • Fonte dei dati
  • - - Manufacturers Literature
  • Letteratura / Schemi (2)
  • - - Manufacturers Literature (Motorola Datasheet 68P65110A05)
  • Autore
  • Modello inviato da John Kusching. Utilizzare "Proponi modifica" per inviare ulteriori dati.
