• País
• Estados Unidos

• Fabricante / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Año
• 1955 ?

• Categoría
• Registrador o reproductor de sonido o visual

• Radiomuseum.org ID
• 81733

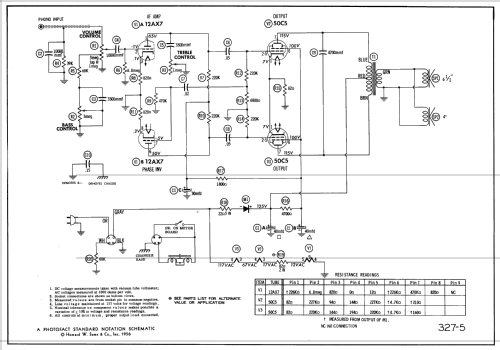

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 3

• Válvulas
• 12AX7 50C5 50C5

• Principio principal
• Amplificador de Audio

• Especialidades
• Tocadiscos con cambiador autom.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt

• Altavoz
• 2 Altavoces

• de Radiomuseum.org
• Modelo: 46HF1BD Ch=HS-495 - Motorola Inc. ex Galvin Mfg.Co

• Anotaciones

• AC Operated Phono Ampifier with 3 Speed Record Changer.Selenium rectifier; push-pull output stage, Limed Oak.



• Referencia esquema
• Beitman Radio Diagrams Vol. 16, 1956

• Documentación / Esquemas (1)

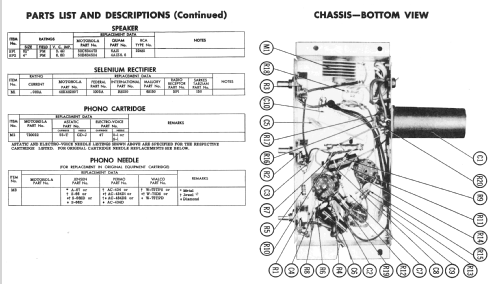

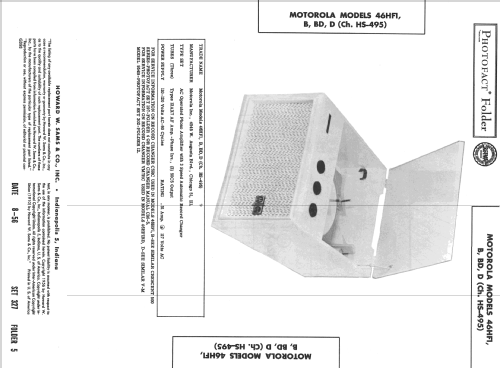

• Photofact Folder, Howard W. SAMS (Set 327 Folder 5 dated 8-56)

• Autor
• Modelo creado por Egon Penker. Ver en "Modificar Ficha" los participantes posteriores.
