• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Anno
• 1951/1952

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 255040

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 4

• Valvole
• 1R5 1U4 1U5 3S4

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Rete / Batterie (ogni tipo) / Either AC: 60 cycles, 117V or DC: 117V or Batteries: 67.5 & 3.0 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 3.5 inch = 8.9 cm

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: 52B4U "Escort" Ch= HS-305 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 8.25 x 6.28125 x 2.3125 inch / 210 x 160 x 59 mm

• Annotazioni

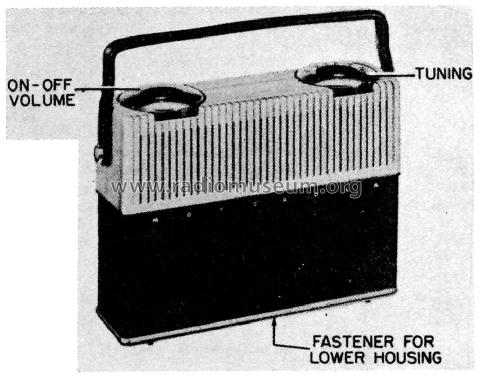

• The Motorola 52B4U is an AC/DC/Battery operated 4 tube portable AM receiver.  The AM band frequency tuning range is 535-1620kHz.  When operating from batteries, uses Qty(1) 67.5V "B" battery and Qty(2) 1.5V "D" size flashlight batteries. Has Selenium rectifier used during AC/DC operation.

  The following models use the same schematic and chassis but have different cabinets and/or cabinet colors:

  Model	Cabinet Colors
  52B1U	Black and Chrome
  52B2U	Green (Green simulated alligator)
  52B3U	Brown (Rodeo-Design Tan)
  52B4U	Tan (Suntan)
  52B5	Black
  52B6	Dove Gray
  52B7	Grass Green
  52B8	Flame Red
  52B9	Hot Chocolate
  52B10	Middy Blue
  52B11	Clover Pink
  52B12	Azure Blue



• Fonte esterna dei dati
• Ernst Erb

• Fonte dei dati
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Riferimenti schemi
• Rider's Perpetual, Volume 23 (last), covering up to 1954

• Bibliografia
• Motorola Folder No. 3201 and 3301 for 1952

• Letteratura / Schemi (1)
• - - Manufacturers Literature (Motorola Datasheet 68P620375-0)

• Letteratura / Schemi (2)
• - - Manufacturers Literature (Motorola Datasheet Supplement No. 1 68P621003)

• Letteratura / Schemi (3)
• Rider's Perpetual, Volume 23 (last) = covering up to 1954 (Riders 23-44 to 23-50)

• Letteratura / Schemi (4)
• Photofact Folder, Howard W. SAMS (Set 190, folder 10 Dated 1-53)

• Autore
• Modello inviato da John Kusching. Utilizzare "Proponi modifica" per inviare ulteriori dati.
