• País
• Estados Unidos

• Fabricante / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Año
• 1956 ?

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 82727

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 5

• Válvulas
• 12BE6 12BA6 12CR6 50C5 35W4

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Red: Aparato AC/DC. / 110 - 120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 4 inch = 10.2 cm

• de Radiomuseum.org
• Modelo: 57W1MC Ch= HS-525 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Sobremesa apaisado (tamaño grande).

• Referencia esquema
• Beitman Radio Diagrams Vol. 17, 1957

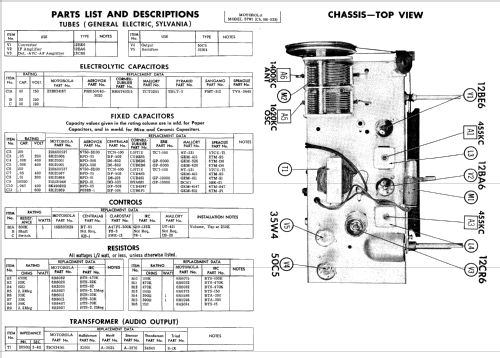

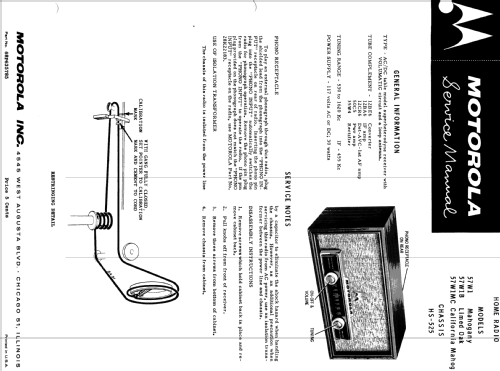

• Documentación / Esquemas (1)

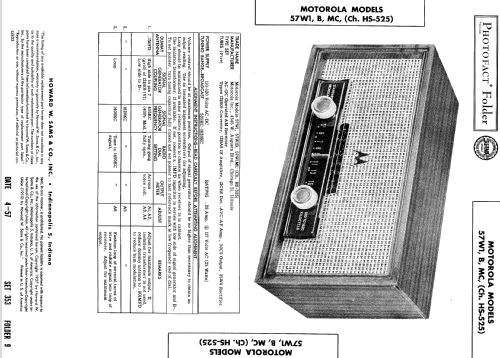

• Photofact Folder, Howard W. SAMS (Date 4-57, Set 353, Folder 9)

• Autor
• Modelo creado por Egon Penker. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 4655 modelos, 2982 con imágenes y 4154 con esquemas.
