• Pays
• Etats-Unis

• Fabricant / Marque
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Année
• 1938/1939

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 48972

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 6A7 6D6 75 25A7G

• No. de transistors

• Semi-conducteurs
• M73B

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Appareil tous courants (CA / CC) / 117 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique) / Ø 5 inch = 12.7 cm

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 59 T-3 Ch= 59R3 - Motorola Inc. ex Galvin Mfg.Co

• Forme
• Modèle de table avec boutons poussoirs.

• Dimensions (LHP)
• 10.5 x 8 x 6.75 inch / 267 x 203 x 171 mm

• Remarques

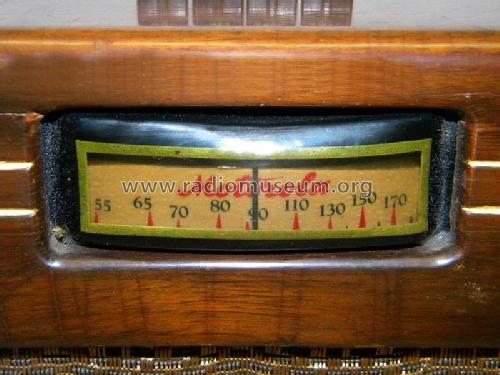

• Tuning Range: 540 to 1720 kHz (kc).

• Source extérieure
• Ernst Erb

• Source du schéma
• Rider's Perpetual, Volume 9 = 1938 and before

• Schémathèque (3)
• Motorola Folder HR 901 for 1939.
