• Land
• USA

• Hersteller / Marke
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Jahr
• 1951 ?

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 49001

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 5

• Röhren
• 12BE6 12BA6 12AT6 50C5 35W4

• Hauptprinzip
• Superhet allgemein; ZF/IF 455 kHz

• Anzahl Kreise
• 6 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Allstromgerät / 117V = 105 -120 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 4 inch = 10.2 cm

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org
• Modell: 5H13U Ch= HS-244 - Motorola Inc. ex Galvin Mfg.Co

• Form
• Tischgerät ohne Drucktasten, bis 35 cm Breite (Kleingerät, meist dekorativ. Nur für Netzbetrieb, doch Transportgriff möglich).

• Bemerkung

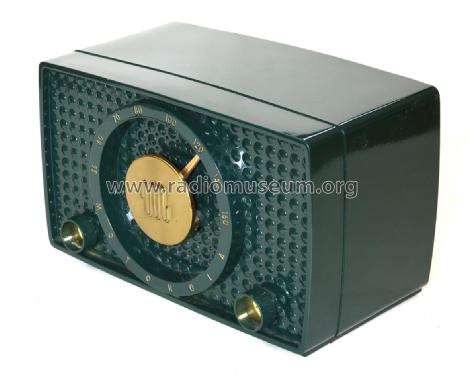

• Motorola 5H13U is an AC-DC operated superheterodyne receiver with loop antenna. Color=Green.



• Datenherkunft extern
• Ernst Erb

• Schaltungsnachweis
• Rider's Perpetual, Volume 21, Copyright 1950

• Literatur/Schema (1)
• Beitman Radio Diagrams, Vol. 11, 1951

• Literatur/Schema (2)
• Photofact Folder, Howard W. SAMS (Set 117, Folder 9 dated 12-50)
