5P21N Ch= HS-633

• Land
• USA

• Hersteller / Marke
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Jahr
• 1959

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 72109

• Bilder

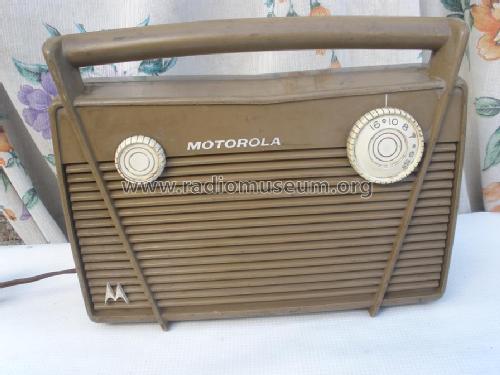

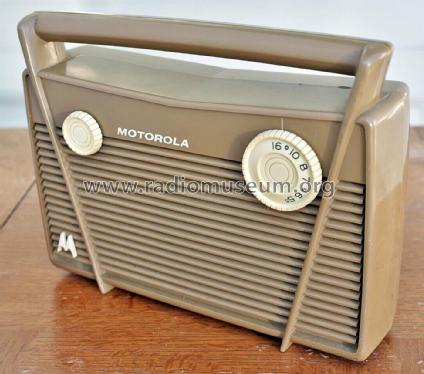

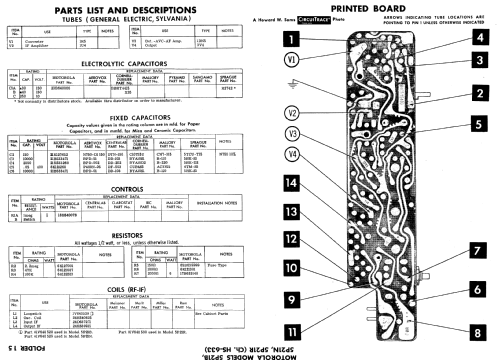

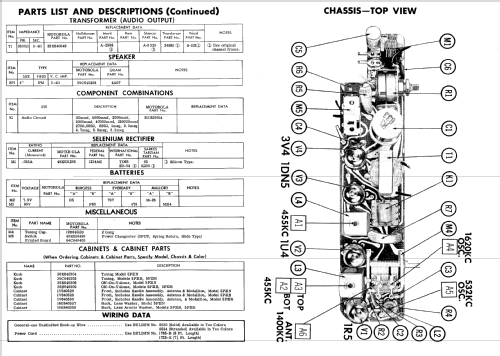

• Schaltpläne

Previous Next

Previous Next

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

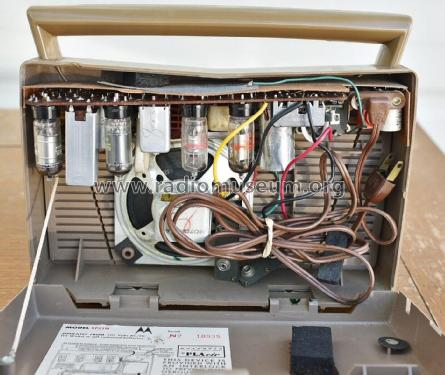

• Anzahl Röhren
• 4

• Röhren
• 1R5 1U4 1DN5 3V4

• Anzahl Transistoren

• Halbleiter
• Selenium-Rectifier

• Hauptprinzip
• Superhet allgemein; ZF/IF 455 kHz; 2 NF-Stufe(n)

• Anzahl Kreise
• 6 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Netz- / Batteriespeisung / AC/DC 110-120 / 90 & 7.5 Volt

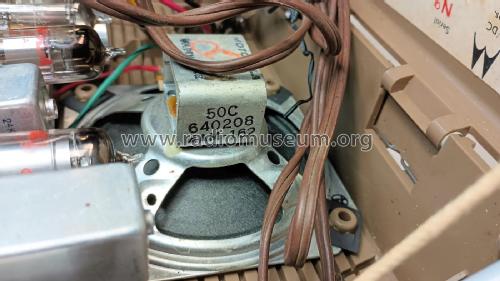

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 4 inch = 10.2 cm

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org
• Modell: 5P21N Ch= HS-633 - Motorola Inc. ex Galvin Mfg.Co

• Form
• Reisegerät > 20 cm (netzunabhängig betreibbar)

• Bemerkung
• The Motorola Model 5P21N is a Three Power operated Portable AM Receiver.

• Schaltungsnachweis
• Beitman Radio Diagrams Vol. 19, 1959

• Literatur/Schema (1)
• Photofact Folder, Howard W. SAMS (Date 2-59, Set 431, Folder 15)

• Literatur/Schema (2)
• The Radio Collector's Directory and Price Guide 1921 - 1965 (1995, page 289.)

• Literatur/Schema (3)
• Collector's Guide to Antique Radios 4. Edition (page 134 (photo).)

• Autor
• Modellseite von Hinrich Grensemann † 15.5.16 angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
