• Pays
• Etats-Unis

• Fabricant / Marque
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Année
• 1959

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 72135

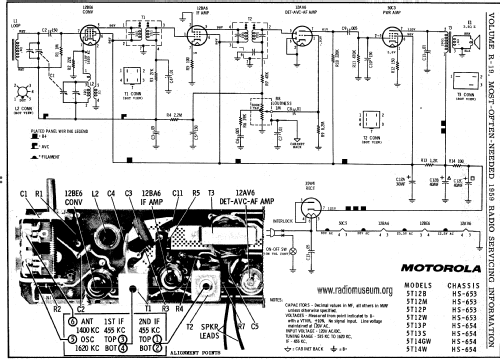

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 12BE6 12BA6 12AV6 50C5 35W4

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz; 2 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Appareil tous courants (CA / CC) / 110 - 120 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: 5T14W Ch= HS-654 - Motorola Inc. ex Galvin Mfg.Co

• Forme
• Modèle de table sans poussoirs, modèle cheminée

• Remarques
• The Motorola Model 5T14W is an AC operated 5 Tube AM Receiver. BC Band Tuning Range: 535 to 1620KHz. Color = Antique White. Uses PM elliptical 4" x 6" speaker. The chassis of this receiver is connected directly to the power line, thus an isolation transformer should be used when servicing this radio.

• Source du schéma
• Beitman Radio Diagrams Vol. 19, 1959

• Schémathèque (1)
• Photofact Folder, Howard W. SAMS (Date 11-59, Set 462, Folder 11)

• Schémathèque (2)
• - - Manufacturers Literature

• Auteur
• Modèle crée par Hinrich Grensemann † 15.5.16. Voir les propositions de modification pour les contributeurs supplémentaires.
