• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Anno
• 1959

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 72114

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 6

• Semiconduttori
• 2N412 2N410 2N410 2N591 2N408 2N408

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz

• N. di circuiti accordati
• 5 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Batterie a secco / 4 x 1,5 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 2.75 inch = 7 cm

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: 6X28B Ch= HS-638 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Tascabile (portatile molto piccola), < 20 cm

• Annotazioni
• Motorola model 6X28B is a portable 6 transistor, 2 diode AM radio. AM Tuning Range: 535 to 1620 KHz. Color = Blue. Earphone jack is located on side of radio which disconnects the speaker for private listening.

• Riferimenti schemi

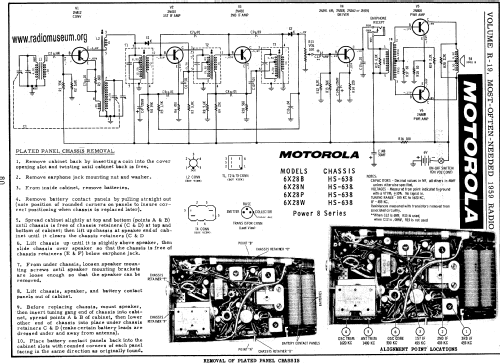

• Beitman Radio Diagrams Vol. 19, 1959

• Letteratura / Schemi (1)

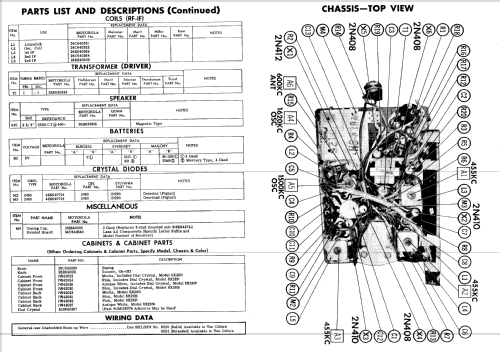

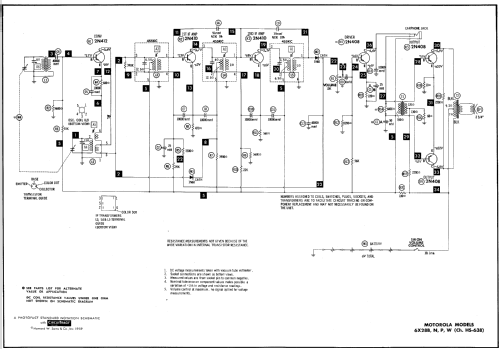

• Photofact Folder, Howard W. SAMS (Date 6-59, Set 444, Folder 14)

• Letteratura / Schemi (2)

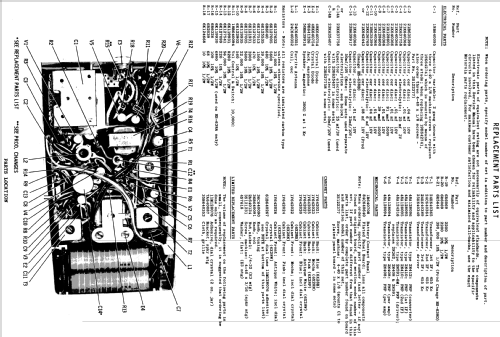

• - - Manufacturers Literature

• Autore
• Modello inviato da Hinrich Grensemann † 15.5.16. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 4655 modelli, di cui 2982 con immagini e 4154 con schemi.
