• Pays
• Etats-Unis

• Fabricant / Marque
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Année
• 1959

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 72117

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 6

• Semi-conducteurs
• 2N412 2N410 2N410 2N408 2N408 2N408

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz

• Circuits accordés
• 5 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Piles (rechargeables ou/et sèches) / 6 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 2.75 inch = 7 cm

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: 6X28W Ch= HS-638 - Motorola Inc. ex Galvin Mfg.Co

• Forme
• Portable, appareil de poche. Taille < 20cm

• Remarques

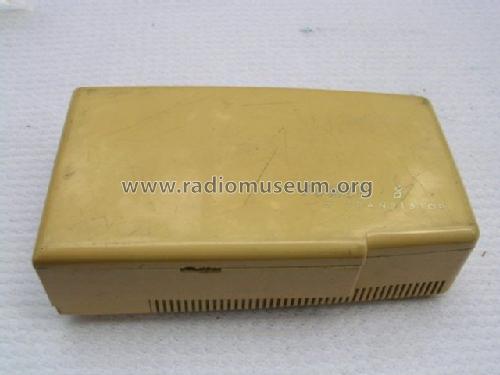

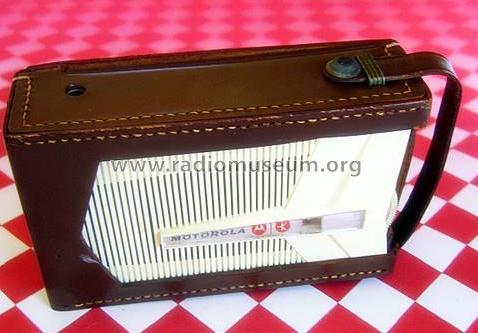

• Motorola model 6X28W is a portable 6 transistor, 2 diode AM radio. AM Tuning Range: 535 to 1620 KHz. Color = Antique White. Earphone jack is located on side of radio which disconnects the speaker for private listening.

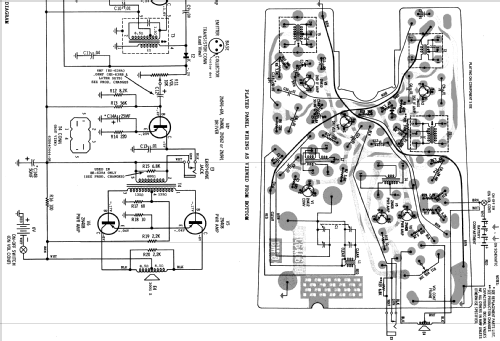

• Source du schéma
• Beitman Radio Diagrams Vol. 19, 1959

• Schémathèque (1)
• Photofact Folder, Howard W. SAMS (Date 6-59, Set 444, Folder 14)

• Schémathèque (2)
• - - Manufacturers Literature

• Auteur
• Modèle crée par Hinrich Grensemann † 15.5.16. Voir les propositions de modification pour les contributeurs supplémentaires.
