78F11M Ch= HS155

Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1948
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 49233

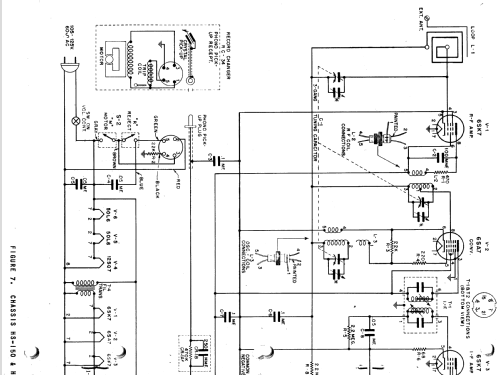

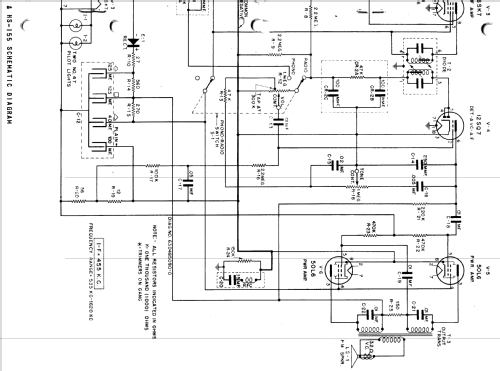

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de valvulas
  • 6
  • Principio principal
  • Superheterodino con paso previo de RF; ZF/IF 455 kHz
  • Número de circuitos sintonía
  • 6 Circuíto(s) AM
  • Gama de ondas
  • OM (onda media) solamente
  • Especialidades
  • Tocadiscos-autom o no-no sabemos
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 105-125 Volt
  • Altavoz
  • Altavoz dinámico (de imán permanente) / Ø 8 inch = 20.3 cm
  • de Radiomuseum.org
  • Modelo: 78F11M Ch= HS155 - Motorola Inc. ex Galvin Mfg.Co
  • Anotaciones
  • Built in loop antenna. Selenium rectifier.
  • Ext. procedencia de los datos
  • Ernst Erb
  • Referencia esquema
  • Rider's Perpetual, Volume 19 = 1949 and before

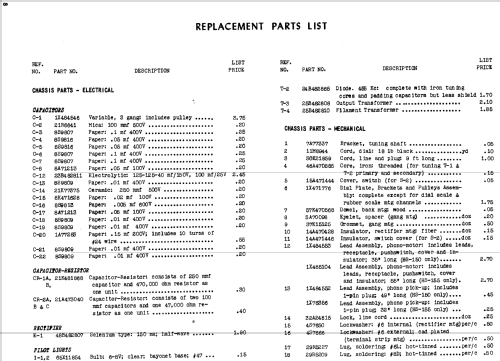

  • Documentación / Esquemas (1)
  • Rider 19-82 to 19-90.
