8FM21B Ch= HS247

• País
• Estados Unidos

• Fabricante / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Año
• 1950 ?

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 49277

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 8

• Válvulas
• 6BA6 6BA7 6BA6 6BA6 6AL5 6AV6 6K6GT 5Y3GT

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 455/10700 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM     9 Circuíto(s) FM

• Gama de ondas
• OM y FM

• Especialidades
• Tocadiscos con cambiador autom.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 8 inch = 20.3 cm

• Material
• Madera

• de Radiomuseum.org
• Modelo: 8FM21B Ch= HS247 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Consola en general

• Anotaciones

• Motorola model 8FM21B is an AC operated combination phono-radio, superheterodyne receiver with loop antenna. Color=blonde.



• Ext. procedencia de los datos
• Ernst Erb

• Procedencia de los datos
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Referencia esquema

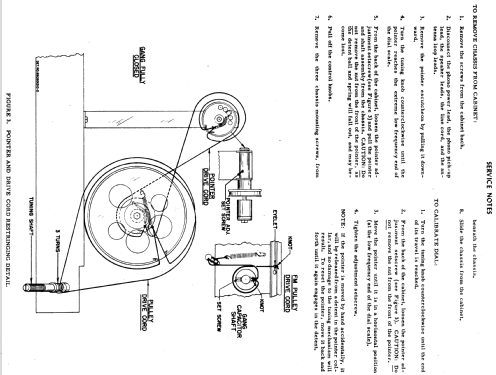

• Rider's Perpetual, Volume 21, Copyright 1950

• Documentación / Esquemas (1)
• Beitman Radio Diagrams, Vol. 11, 1951

• Documentación / Esquemas (2)

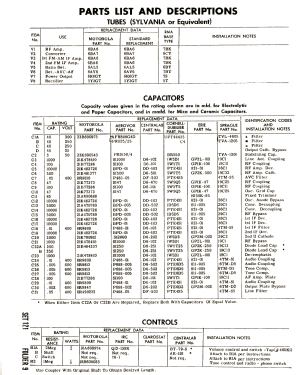

• Photofact Folder, Howard W. SAMS (Set 121 folder 9 dated 1-51)

• Otros modelos

• Donde encontrará 4649 modelos, 2971 con imágenes y 4149 con esquemas.
