BC1S HS-923

Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1961 ?
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 221632

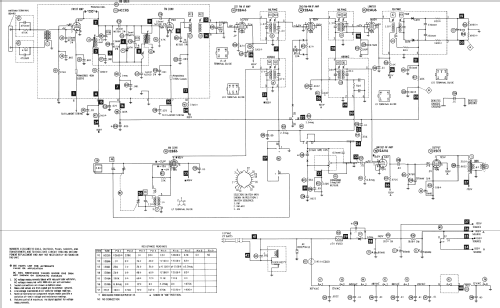

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 7
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 455/10700 kHz; 2 NF-Stufe(n)
  • Anzahl Kreise
  • 6 Kreis(e) AM     10 Kreis(e) FM
  • Wellenbereiche
  • Mittelwelle und UKW (FM).
  • Betriebsart / Volt
  • Allstromgerät / 110-120 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 5 inch = 12.7 cm
  • Material
  • Plastikgehäuse (nicht Bakelit), Thermoplast
  • von Radiomuseum.org
  • Modell: BC1S HS-923 - Motorola Inc. ex Galvin Mfg.Co
  • Form
  • Tischmodell, Zusatz nicht bekannt - allgemein.
  • Schaltungsnachweis
  • Photofact Folder, Howard W. SAMS
  • Autor
  • Modellseite von Jose Casas-Avalos angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
