- Land
- USA
- Hersteller / Marke
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Jahr
- 1960 ?
- Kategorie
- Autoradio, evtl. kombiniert mit Tonspeichergerät
- Radiomuseum.org ID
- 85454

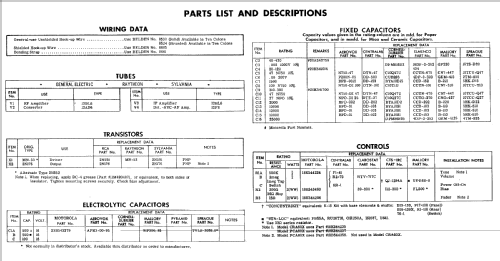

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 4
- Anzahl Transistoren
- 2
- Halbleiter
- Hauptprinzip
- Super mit HF-Vorstufe; ZF/IF 262.5 kHz; 3 NF-Stufe(n)
- Anzahl Kreise
- 7 Kreis(e) AM
- Wellenbereiche
- Mittelwelle, keine anderen.
- Betriebsart / Volt
- AKKU-Speisung (für alles, z.B. bei Autoradios und Amateurgeräten) / 14 Volt
- Lautsprecher
- Dynamischer (permanent) Ovallautsprecher
- Material
- Metallausführung
- von Radiomuseum.org
- Modell: PCA60X - Motorola Inc. ex Galvin Mfg.Co
- Form
- Chassis - Einbaugerät
- Bemerkung
- Sams photofact, set 511, folder 9, date 5-60, features the Motorola models BKA60X (for 1960 Buick), CRA60X (for 1960 Corvair) and PCA60X (for 1960 Pontiac) as the same schematic.
5" x 7" PM elliptical speaker.
- Schaltungsnachweis
- Beitman Radio Diagrams Vol. 21, 1961
- Literatur/Schema (1)
- Photofact Folder, Howard W. SAMS (Date 12-60, Set 511, Folder 9)
- Autor
- Modellseite von Egon Penker angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
