PK401B Ch= HS-2334
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Produttore / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Anno
- 1965
- Categoria
- Registratore audio/video e/o riproduttore
- Radiomuseum.org ID
- 284829

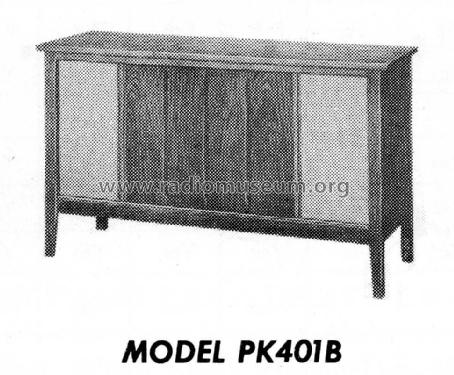

Picture from service manual
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di transistor
- 8
- Semiconduttori
- Principio generale
- Amplificatore audio
- Gamme d'onda
- - senza
- Particolarità
- Cambiadischi

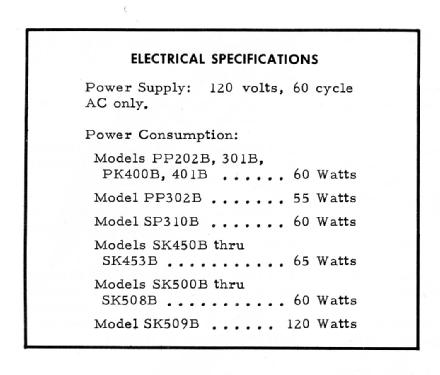

- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60Hz, 120 Volt
- Altoparlante
- 4 altoparlanti
- Potenza d'uscita
- 5 W (qualità ignota)
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: PK401B Ch= HS-2334 - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Console di qualsiasi tipo
- Dimensioni (LxAxP)
- 42 x 25 x 15.5 inch / 1067 x 635 x 394 mm
- Annotazioni
-
The Motorola PK401BW is an AC operated 8 transistor stereophonic record player with automatic record changer. Uses the Motorola VM115RC 4 speed record changer. Has Qty(2) PM 3.5" speakers and Qty(2) PM 8" speakers. Also has stereo headphone jack, external speaker provisions and record storage compartment.
The following models use the same schematic and chassis but have different cabinet styles and colors:
Model
Cabinet Color
PK400BM
Mahogany
PK401BW
Walnut
- Letteratura / Schemi (1)
- Motorola Service Manual 68P63010A19, dated 10-65
- Letteratura / Schemi (2)
- Photofact Folder, Howard W. SAMS (Set 837, folder 7 dated 9-66)
- Autore
- Modello inviato da David Erali. Utilizzare "Proponi modifica" per inviare ulteriori dati.
