• Pays
• Etats-Unis

• Fabricant / Marque
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Année
• 1959

• Catégorie
• Enrégistreur et/ou reproducteur son/video

• Radiomuseum.org ID
• 78323

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 9

• Lampes / Tubes
• 12AX7 12AX7 12AX7 12AX7 6AQ5 6AQ5 6AQ5 6AQ5 5U4GB

• Principe général
• Amplification audio

• Gammes d'ondes
• - sans

• Particularités
• Electrophone avec HP

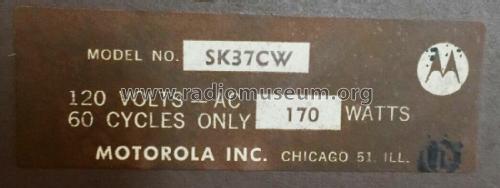

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 120 Volt

• Haut-parleur
• 5 HP

• Puissance de sortie
• 50 W (qualité inconnue)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: SK37CW Ch= HS-767 Ch= HS-781 - Motorola Inc. ex Galvin Mfg.Co

• Forme
• Console avec pieds bas < 50% de la hauteur

• Remarques

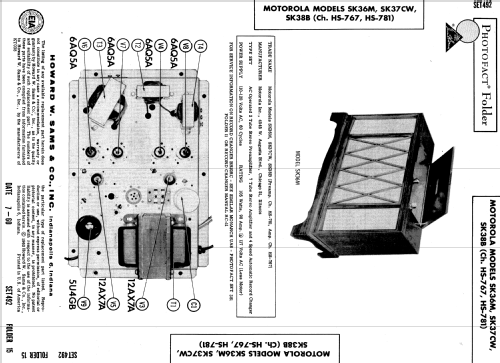

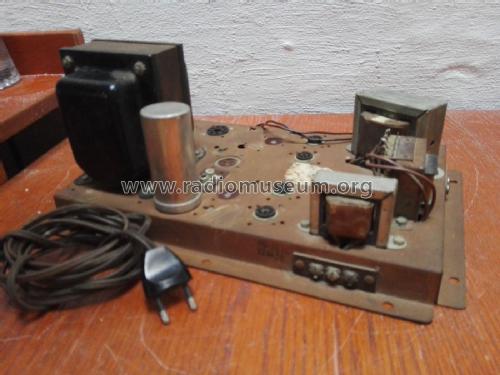

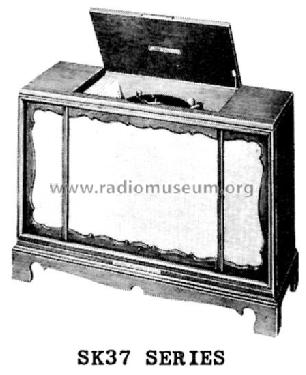

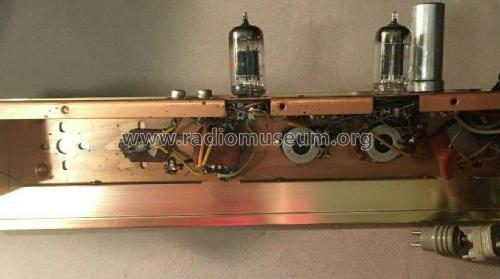

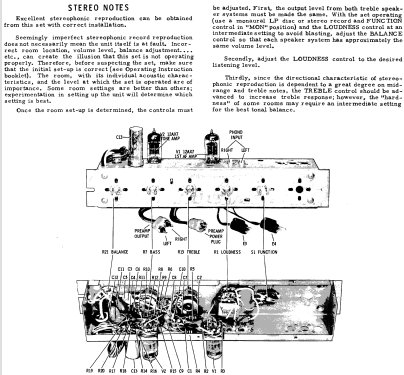

• The Motorola Model SK37CW is an AC operated 9 Tube, three channel stereo Phono Amplifier with 4 Speed Automatic Record Changer. Uses pre-amp chassis HS-781 and power amp chassis HS-767. Cabinet is Cherry Wood. This model has Qty(1) 12" PM speaker, Qty(2) 6" PM speakers and Qty(2) 4" PM speakers. Uses Record Changer BR10RC. Has separate bass channel that drives the 12" speaker. An optional drop-in AM-FM tuner was available from the dealer. Sams photofact set 492 folder 15 date 7-60 features the Motorola models SK36M, SK37CW and SK38B as the same schematic.

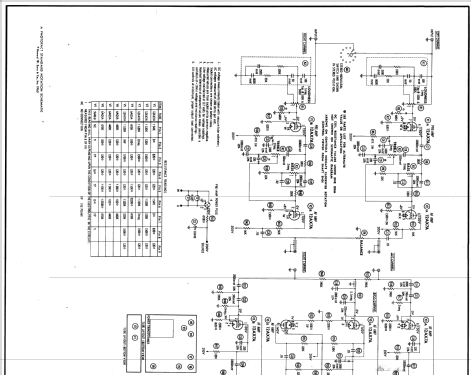

• Source du schéma
• Beitman Radio Diagrams Vol. 20, 1960

• Littérature
• Beitman Radio Diagrams, Vol. 20, 1960

• Schémathèque (1)
• Photofact Folder, Howard W. SAMS (Set 492 folder 15 date 7-60)

• Schémathèque (2)
• - - Manufacturers Literature

• Auteur
• Modèle crée par Trev Levick. Voir les propositions de modification pour les contributeurs supplémentaires.
