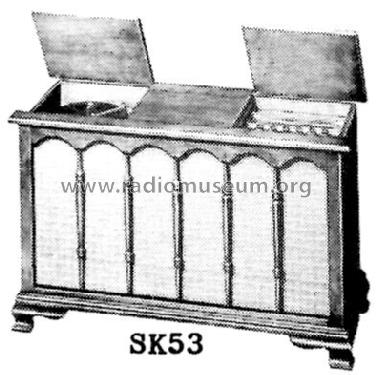

SK53CW Ch= HS-823 HS-839 HS-862

Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Données
Forum
Images
Collections

  • Année
  • 1960 ?
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 211619

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 21
  • Principe général
  • Super hétérodyne avec étage HF; FI/IF 455/10700 kHz
  • Gammes d'ondes
  • PO et FM
  • Particularités
  • Tourne disque avec changeur
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 120 Volt
  • Haut-parleur
  • 6 HP
  • Puissance de sortie
  • 51 W (qualité inconnue)
  • Matière
  • Boitier en bois
  • De Radiomuseum.org
  • Modèle: SK53CW Ch= HS-823 HS-839 HS-862 - Motorola Inc. ex Galvin Mfg.Co
  • Forme
  • Console avec pieds bas < 50% de la hauteur
  • Remarques

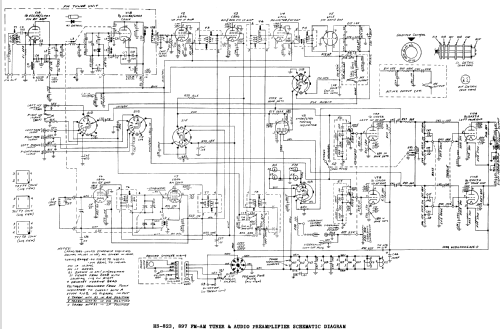

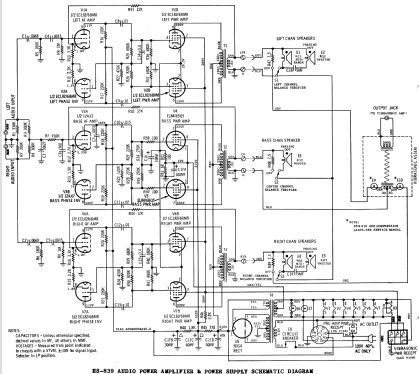

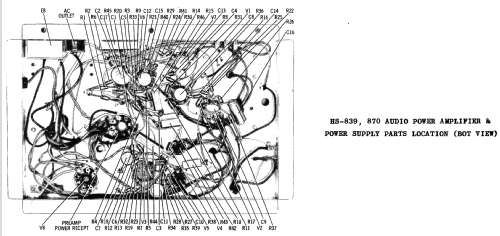

  • The Motorola Model SK53CW is an AC operated 21 Tube AM/FM receiver with a Three-channel stereo Phono Amplifier containing the Motorola Vibrasonic system and a 4 Speed Automatic Record Changer. AM band tuning range: 535-1620KHz, FM band tuning range: 88-108MHz. Uses AM/FM tuner/pre-amp chassis HS-823, vibrasonic amplifier chassis HS-862 and power amp/power supply chassis HS-839. Cabinet is Cherry. This model has Qty(1) 15" PM speaker, Qty(2) 8" PM speakers, Qty(2) 5" PM speakers and Qty(1) 6" PM "Vibrasonic" speaker. Uses Record Changer VM44RC. Has separate bass channel that drives the 15" speaker.
  • Source
  • - - Manufacturers Literature
  • Auteur
  • Modèle crée par John Kusching. Voir les propositions de modification pour les contributeurs supplémentaires.
