• Land
• USA

• Hersteller / Marke
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Jahr
• 1963 ?

• Kategorie
• Autoradio, evtl. kombiniert mit Tonspeichergerät

• Radiomuseum.org ID
• 90995

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 7

• Halbleiter
• 2SA72 2SA72 SM217 2SA72 MN53 MN53 SP891

• Hauptprinzip
• Super mit HF-Vorstufe; ZF/IF 262.5 kHz; 3 NF-Stufe(n)

• Anzahl Kreise
• 7 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• AKKU-Speisung (für alles, z.B. bei Autoradios und Amateurgeräten) / 6 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch)

• Material
• Metallausführung

• von Radiomuseum.org
• Modell: VWA63 - Motorola Inc. ex Galvin Mfg.Co

• Form
• Chassis - Einbaugerät

• Bemerkung

• Automotive type all-transistor superheterodyne AM radio model Motorola VWA63.

  Designed for custom installation in the1958-1963 Volkswagen.


• Schaltungsnachweis
• Beitman Radio Diagrams Vol. 24, 1964

• Literaturnachweis

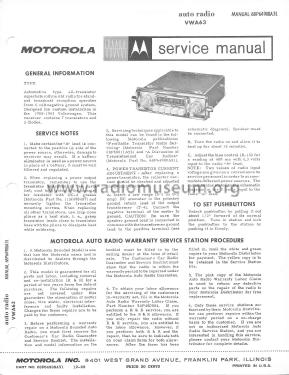

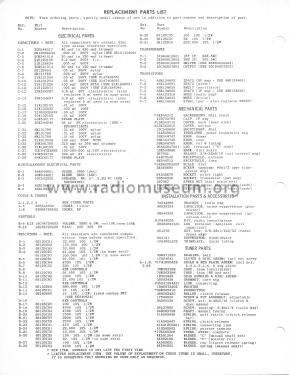

• - - Manufacturers Literature (Motorola Service Manual - 68P64988A31 12-62)

• Autor
• Modellseite von Egon Penker angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
