X11G Ch= HS-759 late

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Anno
• 1960

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 78388

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 6

• Semiconduttori
• 2N412 2N410 2N410 2N406 2N408 2N408

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Batterie a secco / 9 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 2.25 inch = 5.7 cm

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: X11G Ch= HS-759 [late] - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Tascabile (portatile molto piccola), < 20 cm

• Dimensioni (LxAxP)
• 65 x 103 x 29 mm / 2.6 x 4.1 x 1.1 inch

• Annotazioni

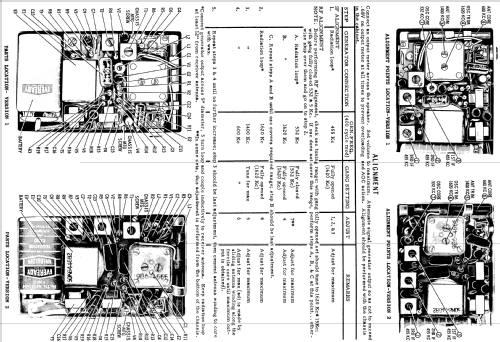

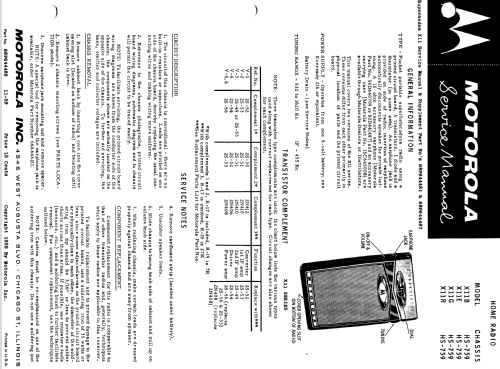

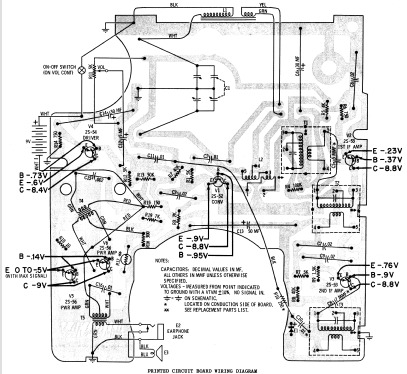

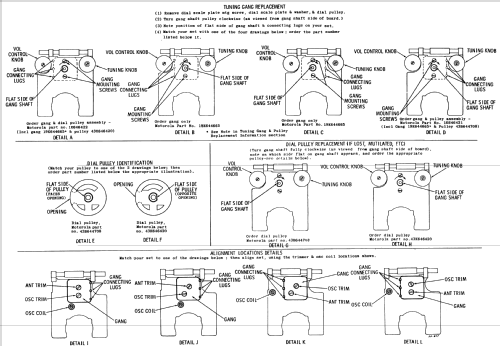

• The Motorola model X11G (late version) is a portable 6 transistor and 1 diode AM radio. AM Tuning Range: 532 to 1620 KHz. Color = Green. Earphone jack is located on side of radio which disconnects the speaker for private listening. Late version means different printed circuit board with different placement and several different valued parts including different transistors. Sams photofact set 473 folder 9 date 2-60 features the Motorola models X11B, X11E, X11G and X11R as the same schematic.

• Riferimenti schemi
• Beitman Radio Diagrams Vol. 20, 1960

• Bibliografia
• Beitman Radio Diagrams, Vol. 20, 1960

• Letteratura / Schemi (1)
• - - Manufacturers Literature

• Autore
• Modello inviato da Trev Levick. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 4649 modelli, di cui 2973 con immagini e 4149 con schemi.
  Elenco delle radio e altri apparecchi della Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
