X25J Ch= HS-882

• País
• Estados Unidos

• Fabricante / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Año
• 1961

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 126740

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 6

• Semiconductores
• 2SA52 2SA49 2SA49 2SB54 2SB56 2SB56

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Pilas / 9 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 2.25 inch = 5.7 cm

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org
• Modelo: X25J Ch= HS-882 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Portátil de bolsillo , menor de 20cm.

• Anotaciones

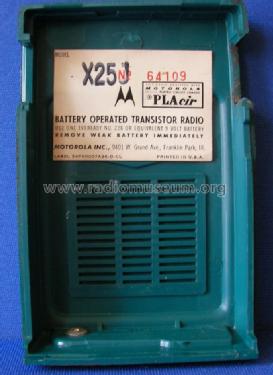

• The Motorola model X25J is a portable 6 transistor, 1 thermistor and 1 diode AM radio. AM Tuning Range: 532 to 1620 KHz. Color = Jade. Earphone jack is located on side of radio which disconnects the speaker for private listening.

• Referencia esquema
• Beitman Radio Diagrams Vol. 22, 1962

• Documentación / Esquemas (1)
• Photofact Folder, Howard W. SAMS (Set 580 Folder 8 5-1962)

• Documentación / Esquemas (2)
• - - Manufacturers Literature

• Autor
• Modelo creado por un miembro de A. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 4653 modelos, 2980 con imágenes y 4153 con esquemas.
