X47B, X47E Ch= HS-6108

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Anno
• 1962 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 91066

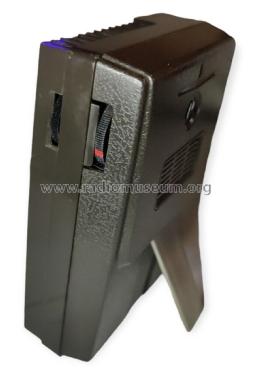

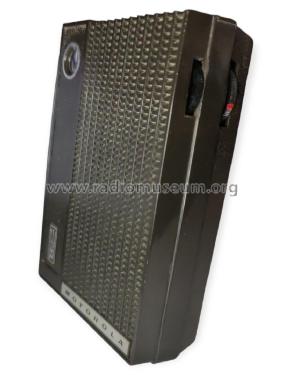

• Immagini
• Schemi

Previous Next

Previous Next

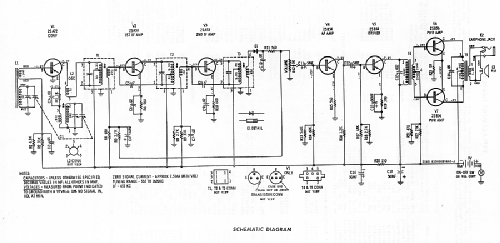

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 7

• Semiconduttori
• 2SA72 2SA53 2SA53 2SB54 2SB54 2SB56 2SB56

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz; 3 Stadi BF

• N. di circuiti accordati
• 5 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Batterie a secco / 1 x 9 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 2.75 inch = 7 cm

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: X47B, X47E Ch= HS-6108 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Tascabile (portatile molto piccola), < 20 cm

• Dimensioni (LxAxP)
• 3.75 x 5.375 x 1.625 inch / 95 x 137 x 41 mm

• Annotazioni

• The X47B has a blue case and the X47E has a black case.

• Riferimenti schemi
• Beitman Radio Diagrams Vol. 24, 1964

• Bibliografia
• Collector's Guide To TrR1 Bunis trans.94 (1996, page 175)

• Letteratura / Schemi (1)

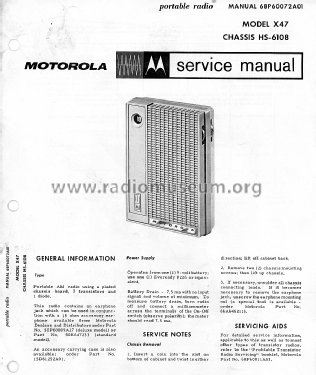

• Photofact TSM Transistor Radio Series SAMS (TSM-28, September 1963)

• Autore
• Modello inviato da Egon Penker. Utilizzare "Proponi modifica" per inviare ulteriori dati.
