• Pays
• Etats-Unis

• Fabricant / Marque
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Année
• 1966 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 284373

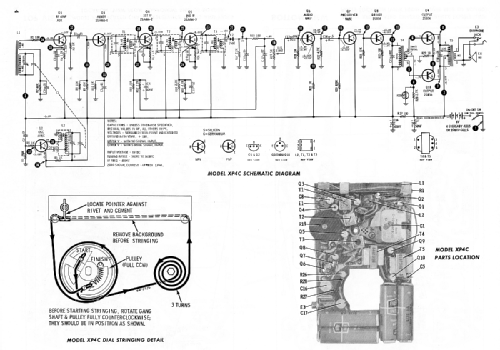

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 10

• Semi-conducteurs

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Piles sèches

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 2.75 inch = 7 cm

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: XP4CU Ch= HS-66203 - Motorola Inc. ex Galvin Mfg.Co

• Forme
• Portable, appareil de poche. Taille < 20cm

• Remarques

• The Motorola XP4C series are battery/DC operated 10 transistor portable AM receivers.  The AM band tuning frequency range is 540-1610kHz.  Uses Qty(4) 1.5V "AA" size batteries.  Has earphone jack and incorporates a push-pull audio output stage.

  The following models use the same schematic and cabinet but have different cabinet colors:

  Model	Cabinet Color
  XP4CE	Charcoal
  XP4CG	Green
  XP4CN	Brown
  XP4CU	Beige

• Schémathèque (1)

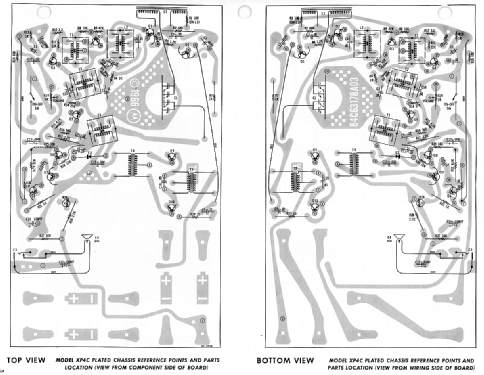

• Motorola Service Manual 68P63010A61 dated 5-66

• Auteur
• Modèle crée par David Erali. Voir les propositions de modification pour les contributeurs supplémentaires.
