Y14P11-1 Ch= TS-425

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Anno
• 1957 ?

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 310723

• Immagini

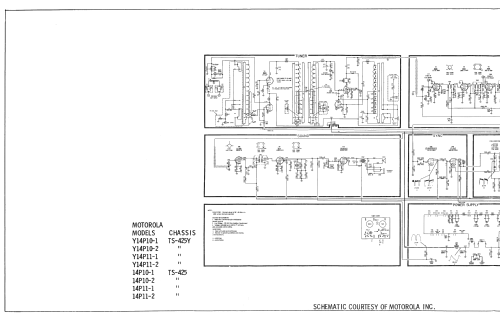

• Schemi

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 16

• Valvole
• 4BC8 5U8 3BZ6 3BZ6 3CB6 6AU8 7AU7 5U8 3DT6 12CU5 6CG7 12CU5 12DQ6 19AU4 1X2B 14WP4

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• Gamme d'onda nelle note.

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 5 inch = 12.7 cm

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: Y14P11-1 Ch= TS-425 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Annotazioni

• Motorola model Y14P11-1is a 14" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis TS-425, VHF tuner TT-93 and picture tube 14WP4.

• Bibliografia
• Photofact Folder, Howard W. SAMS (Set 362 Folder 17-S dated 6-57)

• Letteratura / Schemi (1)
• Photofact Folder, Howard W. SAMS (Set 369 Folder 14 dated 9-57)

• Autore
• Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.
