Y21K74B Ch= TS-542Y

• Pays
• Etats-Unis

• Fabricant / Marque
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Année
• 1957

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 232509

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 19

• Lampes / Tubes
• 4BC8 2AF4A 5U8 3BZ6 3BZ6 3CB6 12BY7A 3BU8 6CG7 3AL5 6CG7 12DQ6 19AU4 5AQ5 3CB6 3DT6 5AQ5 3A3 21CBP4A

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 cycles, 120 Volt

• Haut-parleur
• 2 HP

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Y21K74B Ch= TS-542Y - Motorola Inc. ex Galvin Mfg.Co

• Forme
• Console de forme générique

• Remarques

• The Motorola Y21K74B is a 21" b/w TV with US standard VHF Tuner channels 2 thru 13, 14 thru 83 UHF. Equipped with chassis TS-542Y, VHF tuner WTT-96Y, UHF tuner 77K744280 and picture tube 21CBP4A.  Console model, Blonde Oak, masonite. Has Qty(2) Selenium Rectifiers. Has Qty(1) PM 4" speaker and Qty(1) PM 6" speaker.

• Source
• - - Manufacturers Literature

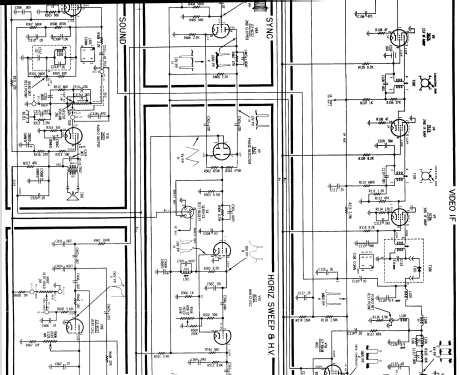

• Schémathèque (1)

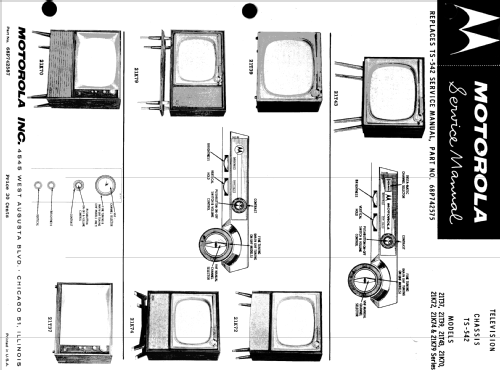

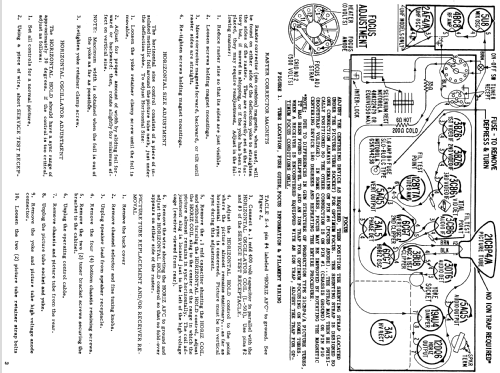

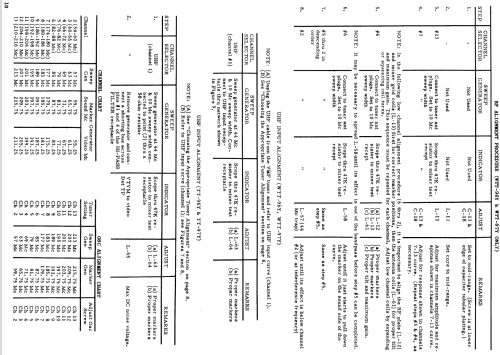

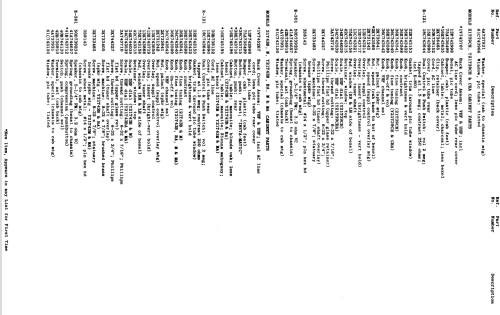

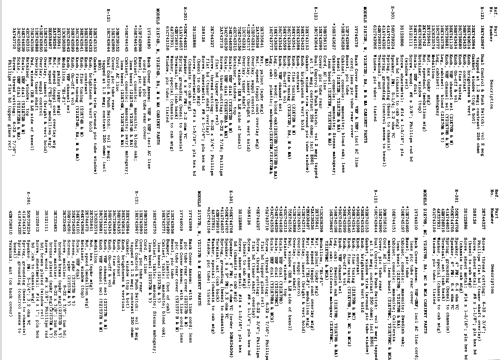

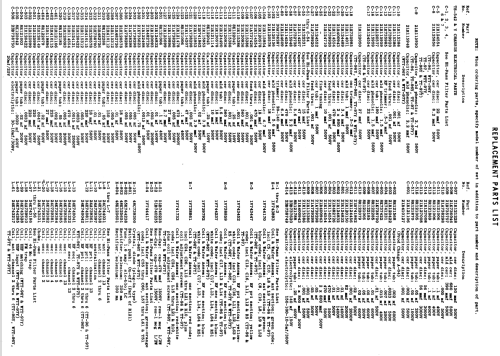

• - - Manufacturers Literature (Motorola Datasheet 68P742587)

• Schémathèque (2)
• Photofact Folder, Howard W. SAMS (Set 382 Folder 1 1957)

• Auteur
• Modèle crée par John Kusching. Voir les propositions de modification pour les contributeurs supplémentaires.
