Automatic-Cassetten-Tonbandgerät Art. Nr. 872/334

Neckermann-Versand KG; Frankfurt a.M.

  • Year
  • 1970–1975 ??
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 251128
    • Brand: Twen Tone

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 4
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Cassette-Recorder or -Player; Hi-Fi equipment
  • Power type and voltage
  • Line / Batteries (any type) / 220; 4 × 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Automatic-Cassetten-Tonbandgerät Art. Nr. 872/334 - Neckermann-Versand KG;
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Notes
  • Neckermann 872/334 Automatic-Cassetten Tonbandgerät.

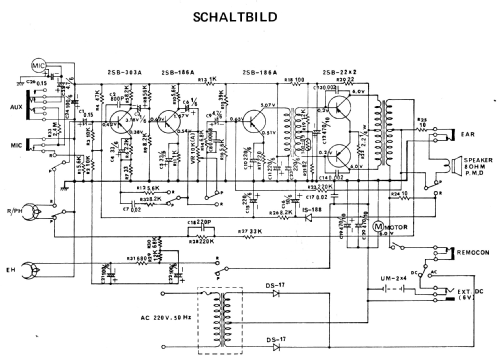

    Der beiliegende Stromlaufplan lässt auf die frühen 1970er Jahre schließen: Die 5 enthaltenen Transistoren sind alle PNP Germanium-Typen. Die Endstufe der Verstärkerschaltung wird durch einen Treibertransformator angesteuert und nutzt einen Ausgangsübertrager zur induktiven Ankopplung des eingebauten Lautsprechers. Dies sind typische Zeichen dafür, dass es sich um eine Schaltung aus der Anfangszeit der industriellen Halbleitertechnik handelt. Ich tippe auf die frühen 1970er Jahre, wobei möglicherweise eine Verstärkerschaltung aus den 60ern weiterverwendet wurde.

    Der Stromlaufplan verwendet zum Teil Symbole, die nicht der DIN-Norm entsprechen. Die Typenbezeichnungen der Halbleiter sind ebenfalls nicht deutsch. Es ist sehr wahrscheinlich, dass Neckermann diese Geräte aus Japan importiert hat. Der Hersteller selbst ist jedoch unbekannt.

    Für ein Exportgerät unüblich ist folgende Tatsache: 50 Hz-Netztransformator mit lediglich einer Primärwicklung ohne Mittenanzapfung: Kein direkter Betrieb an 110V Netzen möglich. Die vorliegende Version verwendet jedoch die Methode der Zweiweggleichrichtung mit sekundärseitiger Mittenanzapfung, wodurch nur die Hälfte der sekundärseitigen Spannung zur Schaltung gelangt. Würde man diese Gleichrichterschaltung durch einen Brückengleichrichter austauschen wäre es jedoch möglich, dieses Gerät auf 110V Betrieb auf einfache Weise umzurüsten.

  • Mentioned in
  • -- Original-techn. papers.
  • Author
  • Model page created by Gerolf Kebernik. See "Data change" for further contributors.
