Electronic Radio-Labor EL 150 Nr. 832/065 "aus 1 mach 150"

Electronic Radio-Labor EL 150 Nr. 832/065 'aus 1 mach 150'; Neckermann-Versand (ID = 194866) Kit Electronic Radio-Labor EL 150 Nr. 832/065 'aus 1 mach 150'; Neckermann-Versand (ID = 630550) Kit
Electronic Radio-Labor EL 150 Nr. 832/065 'aus 1 mach 150'; Neckermann-Versand (ID = 647435) Kit Electronic Radio-Labor EL 150 Nr. 832/065 'aus 1 mach 150'; Neckermann-Versand (ID = 647436) Kit
Electronic Radio-Labor EL 150 Nr. 832/065 'aus 1 mach 150'; Neckermann-Versand (ID = 647437) Kit Electronic Radio-Labor EL 150 Nr. 832/065 'aus 1 mach 150'; Neckermann-Versand (ID = 1267195) Kit
Electronic Radio-Labor EL 150 Nr. 832/065 'aus 1 mach 150'; Neckermann-Versand (ID = 1267242) Kit Electronic Radio-Labor EL 150 Nr. 832/065 'aus 1 mach 150'; Neckermann-Versand (ID = 1267402) Kit
Electronic Radio-Labor EL 150 Nr. 832/065 'aus 1 mach 150'; Neckermann-Versand (ID = 1359739) Kit Electronic Radio-Labor EL 150 Nr. 832/065 'aus 1 mach 150'; Neckermann-Versand (ID = 1359740) Kit
Use red slider bar for more.
Electronic Radio-Labor EL 150 Nr. 832/065 'aus 1 mach 150'; Neckermann-Versand (ID = 194866) Kit
Neckermann-Versand: Electronic Radio-Labor EL 150 Nr. 832/065 "aus 1 mach 150" [Kit] ID = 194866 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Electronic Radio-Labor EL 150 Nr. 832/065 "aus 1 mach 150", Neckermann-Versand KG; Frankfurt a.M.

Country:  Germany
Manufacturer / Brand:  Neckermann-Versand KG; Frankfurt a.M.
Brand

Twen Tone
Year: 1965–1968 Category: Kit (Parts plus instruction) or building instructions only
Semiconductors (the count is only for transistors) 2: 2SC182 2SB56
schematic requested
Details
Power type and voltage Storage and/or dry batteries / 2 x 1,5 / 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6 cm = 2.4 inch
Power out
from Radiomuseum.org Model: Electronic Radio-Labor EL 150 Nr. 832/065 "aus 1 mach 150" - Neckermann-Versand KG;
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 400 x 90 x 220 mm / 15.7 x 3.5 x 8.7 inch

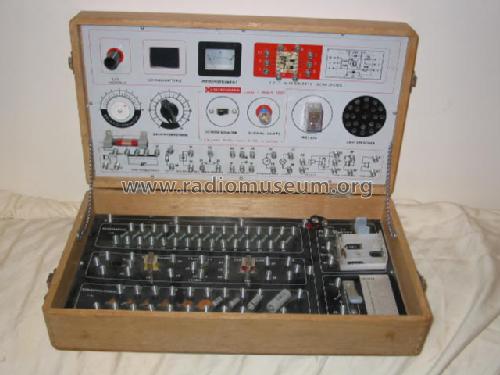

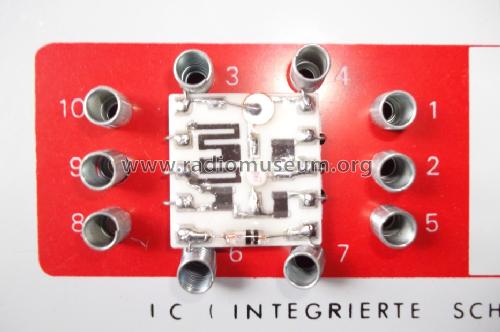

Notes Batterie-betriebener Elektronik-Experimentierbaukasten "150 in 1" im Holzkasten. In der Anleitung sind 150 Versuche beschrieben, u.a. auch elf Radioschaltungen mit einem oder zwei Transistoren (KW/MW?). Die Bauteilverbindung erfolgt nach Anleitung mit isolierten Drähten (Litze), die an nummerierten Kontaktfedern einzustecken sind. Besonderheit: eine als "Integrierte Schaltung" bezeichnete Dickfilmschaltung mit einem Transistor 2SC182 und einer diskreten Diode. Der 2SC182 ist ein NPN-Silizium-Transistor. Der zweite Transistor 2SB56 (PNP, Germanium) ist ein gewöhnliches diskretes Bauteil.
Net weight (2.2 lb = 1 kg) 1.5 kg / 3 lb 4.9 oz (3.304 lb)
Price in first year of sale 99.00 DM
Collectors' prices

Model page created by Ralf Nolde. See "Data change" for further contributors.
