Farbfernsehgerät Körting 50333 671/738

Farbfernsehgerät Körting 50333 671/738; Neckermann-Versand (ID = 1496086) Television

Farbfernsehgerät Körting 50333 671/738; Neckermann-Versand (ID = 1496087) Television

Farbfernsehgerät Körting 50333 671/738; Neckermann-Versand (ID = 1496088) Television

Farbfernsehgerät Körting 50333 671/738; Neckermann-Versand (ID = 1496090) Television

Farbfernsehgerät Körting 50333 671/738; Neckermann-Versand (ID = 1496091) Television

Farbfernsehgerät Körting 50333 671/738; Neckermann-Versand (ID = 1496094) Television

Farbfernsehgerät Körting 50333 671/738; Neckermann-Versand (ID = 1496096) Television

Farbfernsehgerät Körting 50333 671/738; Neckermann-Versand (ID = 1496097) Television

Farbfernsehgerät Körting 50333 671/738; Neckermann-Versand (ID = 1496098) Television

Farbfernsehgerät Körting 50333 671/738; Neckermann-Versand (ID = 1496100) Television
Use red slider bar for more.
Farbfernsehgerät Körting 50333 671/738; Neckermann-Versand (ID = 1496086) Television
Select picture or schematic to display from thumbnails on the right and click for download.

Country:  Germany
Manufacturer / Brand:  Neckermann-Versand KG; Frankfurt a.M.
Brand

Twen Tone
Year: 1969 Category: Television Receiver (TV) or Monitor
Valves / Tubes 6: PCL805 PCL86 PCF802 PY500A PL509 unknown_Tube
Semiconductors (the count is only for transistors) 42:
Main principle Superheterodyne (common); ZF/IF 38900 kHz
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Farbfernsehgerät Körting 50333 671/738 - Neckermann-Versand KG;
Material Wooden case
Shape Tablemodel, low profile (big size).
Notes

Körting Chassis Serie 50000, Farbsignalteil mit beidseitig steckbaren Modulen,

5 Röhren & Bildröhre, Kaskade, 90 Grad Ablenkung.

Fertigung für Neckermann Versand KG, Frankfurt a.M.

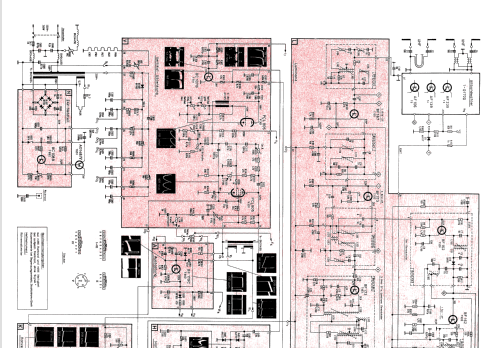

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Holger Ortmann. See "Data change" for further contributors.
