Röhrenprüfgerät WE250

Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1495837) Equipment

Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1495838) Equipment

Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1495840) Equipment

Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1495841) Equipment

Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1495842) Equipment

Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1495843) Equipment

Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1495844) Equipment

Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1495845) Equipment

Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1495846) Equipment

Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1495848) Equipment
Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1295987) Equipment Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1296622) Equipment
Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1985978) Equipment Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 590995) Equipment
Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1295988) Equipment Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1152763) Equipment
Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1152760) Equipment Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 607100) Equipment
Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 607108) Equipment Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1152761) Equipment
Use red slider bar for more.

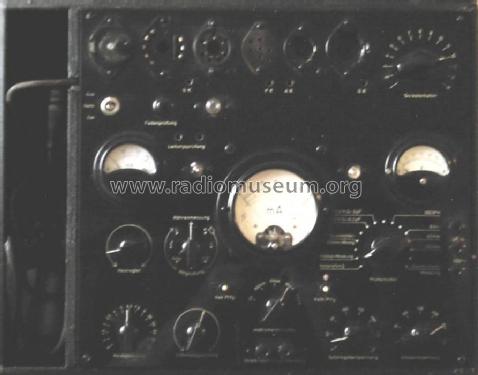

Röhrenprüfgerät WE250; Neuberger, Josef; (ID = 1295987) Equipment
Neuberger, Josef;: Röhrenprüfgerät WE250 [Equipment] ID = 1295987 933x718
Select picture or schematic to display from thumbnails on the right and click for download.
For model Röhrenprüfgerät WE250, Neuberger, Josef; München

Country:  Germany
Manufacturer / Brand:  Neuberger, Josef; München
Year: 1938 ?? Category: Service- or Lab Equipment
schematic requested
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Röhrenprüfgerät WE250 - Neuberger, Josef; München
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 440 x 150 x 350 mm / 17.3 x 5.9 x 13.8 inch
Notes

Prüfmöglichkeit für europäische Röhren und deutsche Metallröhren.
Weitere Messungen:
Widerstände 100 Ohm - 2 MOhm.
Kapazität von 1 nF - 2 µF.
Spannung AC 0-300 V. Spannung DC 0-6-60-300 V.
Strom DC-Bereiche 3,5-35-60-300-3000 mA.
Anodenstrom-Messung, bei Röhren mit mehreren Systemen, getrennte System-Messung möglich. Bestimmung von Steiheit, Durchgriff und innerer Widerstand. Einstellbare Elektrodenspannung (nach Tabelle). Aufstellung von Charakteristiken, Arbeitpunktbestimmung.
Holzkoffer ist mit einer lederähnlichen Struktur-Tapete überzogen.
Erweiterung der Wechselspannungsmessung auf 0 - 600 Volt mit dem
Vorschaltwiderstand L.-Nr. 250a.

Net weight (2.2 lb = 1 kg) 6.5 kg / 14 lb 5.1 oz (14.317 lb)
Price in first year of sale 180.00 RM
Collectors' prices
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in -- Original-techn. papers.
Literature/Schematics (1) -- Schematic

Model page created by Arpad Roth † 27.3.17. See "Data change" for further contributors.
