Superspulensatz SSp156; Neumann, Gustav; (ID = 2042158) mod-past25

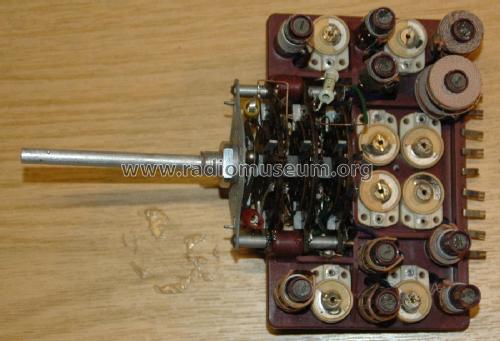

Neumann, Gustav;: Superspulensatz SSp156 [mod-past25] ID = 2042158 1400x957
Select picture or schematic to display from thumbnails on the right and click for download.
For model Superspulensatz SSp156, Neumann, Gustav; Creuzburg / Werra (Thür.)

Country:  Germany
Manufacturer / Brand:  Neumann, Gustav; Creuzburg / Werra (Thür.)
Year: 1953–1959 ? Category: Radio module post 1925 (not a part, not a key)
Main principle ZF/IF 468 kHz
Tuned circuits 8 AM circuit(s)
Wave bands Broadcast, Long Wave and more than two Short Wave bands.
Details
Power type and voltage No Power needed
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Superspulensatz SSp156 - Neumann, Gustav; Creuzburg /
Material Various materials
Shape Chassis only or for «building in»
Dimensions (WHD) 80 x 125 x 180 mm / 3.1 x 4.9 x 7.1 inch
Notes Besteht aus Wellenschalteraggregat VOW-8t, 2 oder 3× ZF-Bandfilter (6- bzw. 8- Kreiser), Saugkreis S2. Ursprünglich 2x Bandfilter I und Bandfilter II, ab 1954/55 ersetzt durch Universalfilter III. Schalterstellungen K1-K2-K3-M-L-TA und 7. Stellung mit freien Schaltern z.B. für UKW möglich. Bakelit-Grundplatte, Kreisschalter mit versilberten Kontakten. Spulen: Hf-Litze Kreuzwickel. Eingesetzt in AM-Supern kleinerer Betriebe aber auch im Handel für Bastler erhältlich
Net weight (2.2 lb = 1 kg) 0.2 kg / 0 lb 7 oz (0.441 lb)
Source of data -- Original-techn. papers.

Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
