• Country
• Germany

• Manufacturer / Brand
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Year
• 1974–1976

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 29443

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 13

• Semiconductors
• 2SC784 2SC785 ED1502 ED1502 ED1502 2SC1335 CS9014 CS9014 CS9014 2SB415 2SB415 MPS9410 CS9013 CDG00 1N60

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Tuned circuits
• 5 AM circuit(s)     8 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Line / Batteries (any type) / 50 Hz, 220 / D: 4 x 1.5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 2 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Allstep + Recorder 5.118A - 975.118.A - Nordmende, Norddeutsche Mende-

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 350 x 200 x 90 mm / 13.8 x 7.9 x 3.5 inch

• Notes

• Wellenbereiche:

  • UKW 87.5 - 108 MHz
  • KW     5.9 - 15.6 MHz
  • MW   515 - 1620 kHz
  • LW    150  -  260 kHz

  Zwei Schieberegler für Lautstärke und Klang, Monitorschalter. Fünf Funktionstasten für das Radio, darunter die erste Ein-/Aus-Taste. Teleskopantenne, drehbar, innenliegend, relativ dünn, 67 cm  lang, und Abstimmknopf.

  Sechs Funktionstasten für den Recorder, darunter Pause und Auswurfstopp. Bandzählwerk 3-stellig an der Vorderseite mit Nullstellung. Integriertes Mikrofon. Frequenzumfang des Recorders: 80···10000 Hz. Automatic Aufnahme-Aussteuerung. Automatic Bandendabschaltung bei Aufnahme/Wiedergabe.

  Batteriefach und Netzkabel an der Unterseite. Seitlich: Anschluss für externes Mikrofon, Anschluss für externe Kopfhörer/Lautsprecher, DIN-Ein-/Ausgang, Batterie-/Netzschalter. Löschfrequenz-Schalter.

  Robuster Tragegriff aus Metall und Kunststoff.





• Net weight (2.2 lb = 1 kg)
• 3.2 kg / 7 lb 0.8 oz (7.048 lb)

• External source of data
• Erb

• Source of data
• Katalog RFP 1974

• Mentioned in
• Handbuch VDRG 1975/1976

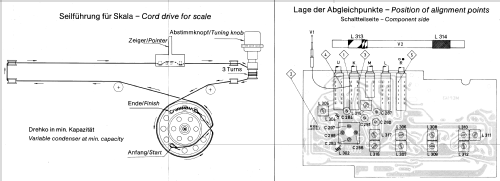

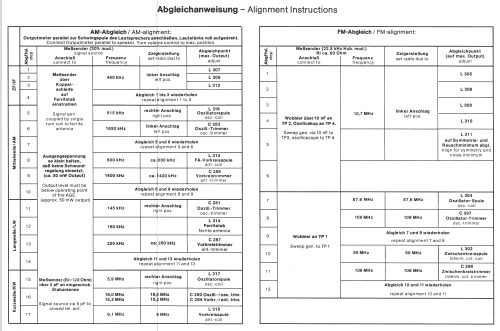

• Literature/Schematics (1)
• -- Original-techn. papers.
