Elektra I130 Ch= 6/612

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1966–1968
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 118461

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 4
  • Numero di transistor
  • Principio generale
  • Supereterodina (in generale); ZF/IF 460/10700 kHz
  • N. di circuiti accordati
  • 6 Circuiti Mod. Amp. (AM)     10 Circuiti Mod. Freq. (FM)
  • Gamme d'onda
  • Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 110; 220 Volt
  • Altoparlante
  • AP magnetodinamico ellittico (magnete permanente e bobina mobile).
  • Potenza d'uscita
  • 3.5 W (qualità ignota)
  • Materiali
  • Mobile in legno
  • Radiomuseum.org
  • Modello: Elektra I130 Ch= 6/612 - Nordmende, Norddeutsche Mende-
  • Forma
  • Soprammobile con pulsantiera/tastiera.
  • Dimensioni (LxAxP)
  • 415 x 245 x 180 mm / 16.3 x 9.6 x 7.1 inch
  • Annotazioni

  • Die Handbücher VDRG 1966/67 und 1967/68 nennen ein Gewicht von 8 kg, das Handbuch RFP 1966/67 gibt 5,3 kg an. Tatsächliches Gewicht ist jedoch 4,8 kg.

  • Peso netto
  • 4.8 kg / 10 lb 9.2 oz (10.573 lb)
  • Letteratura / Schemi (1)
  • Handbuch RFP 1966/67 S.136
  • Letteratura / Schemi (2)
  • -- Original-techn. papers.
  • Autore
  • Modello inviato da Bernd P. Kieck. Utilizzare "Proponi modifica" per inviare ulteriori dati.

 Collezioni | Musei | Letteratura

Collezioni

Il modello Elektra fa parte delle collezioni dei seguenti membri.

 Forum

Discussioni nel forum su questo modello: Nordmende,: Elektra I130 Ch= 6/612

Argomenti: 1 | Articoli: 1

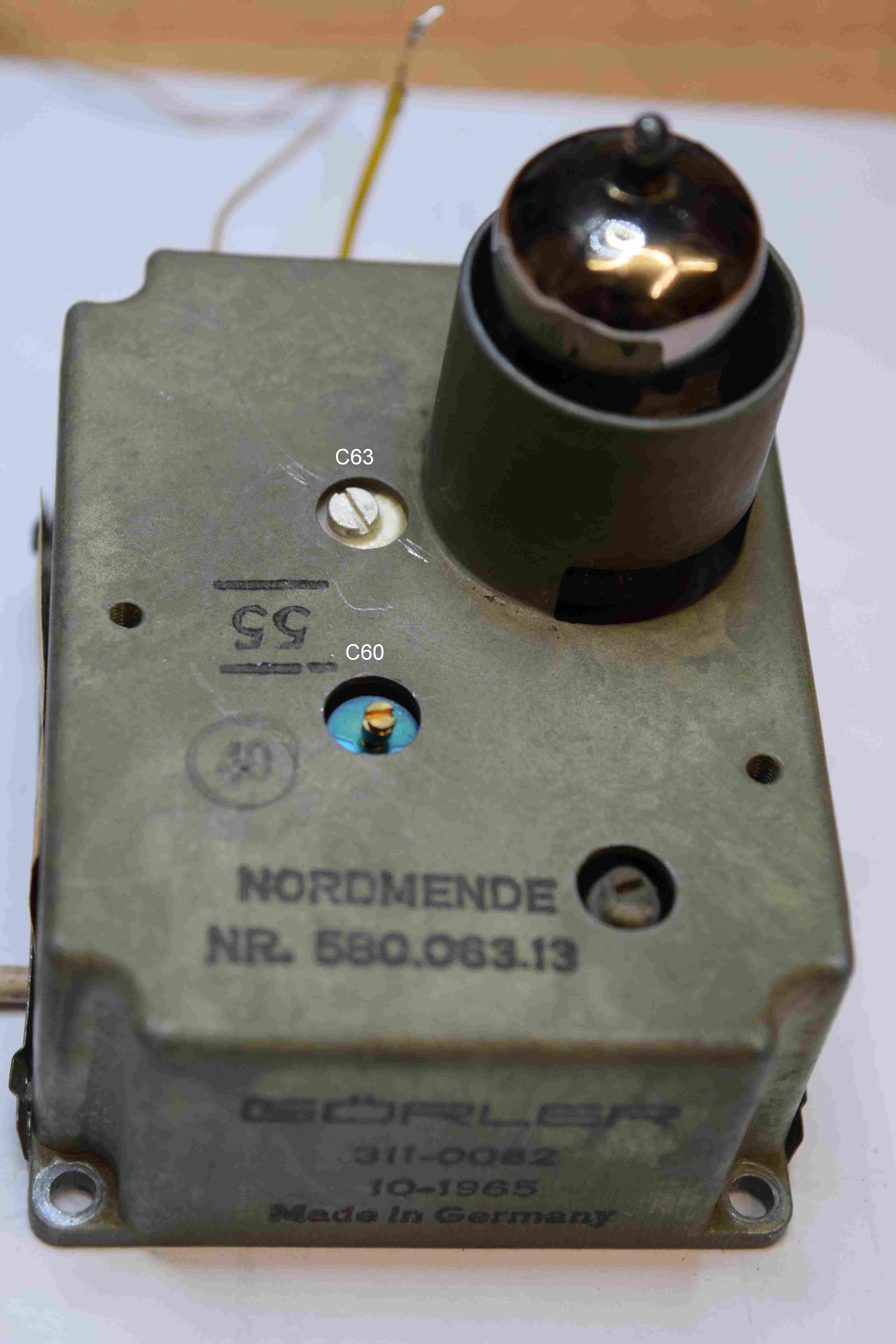

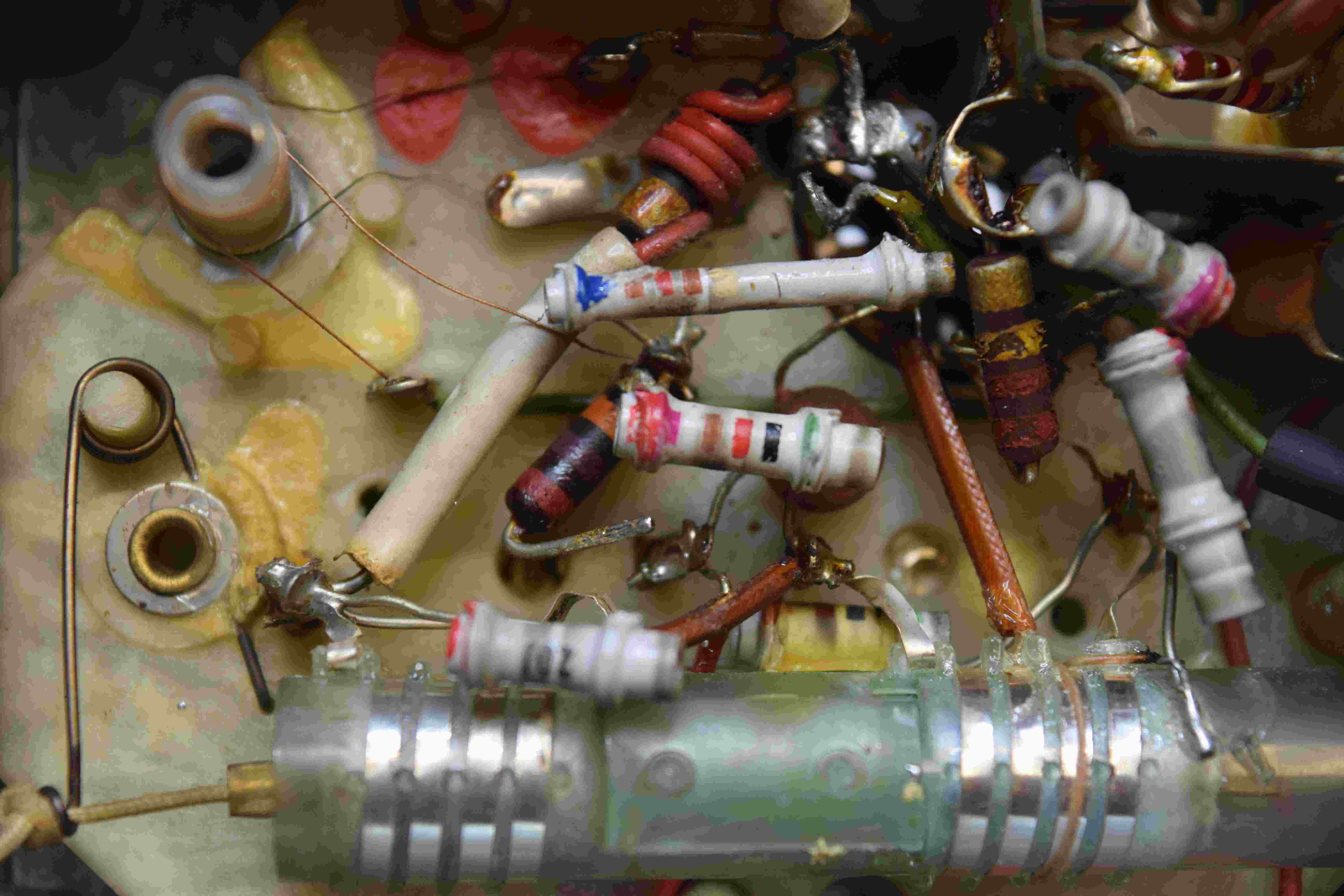

Oszillator mit Röhre ECC85 schwingt nicht. Kein typisches UKW-Rauschen hörbar. Grund:Trimmer C63, 2-6pF defekt, niederomig. Trimmer C60, 2-10pF nicht justierbar. Beide Trimmer getauscht, zwei UKW - Sender waren empfangbar. Oszillator konnte jedoch noch nicht gemäß der Anleitung getrimmt werden. Der obere Frequezbereich ab 98 Mhz. blieb nach wie vor stumm. Nach weiterer Fehlersuche ist noch der R64,27k aufgefallen. Der Widerstand ist mit gemessenem Wert von 46K außerhalb der Toleranz und somit ebenfalls defekt. Nicht auszuschließen, dass dieser durch den Kurzschluss von C63 gelitten hat. Mit einem Röhrenprüfgerät konnte an der ECC85 weiter festgestellt werden, dass genau das mit den defekten Bauteilen geschaltete Triodensystem eine deutliche Leistungsschwäche,  mit Unbrauchbarkeit der Röhre anzeigte.

Nach Tausch der o.g. Bauteile und Oszillatortrimmung ist der UKW- Empfang wieder deutlich hergestellt.
