• Pays
• Allemagne

• Fabricant / Marque
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Année
• 1979/1980

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 79195

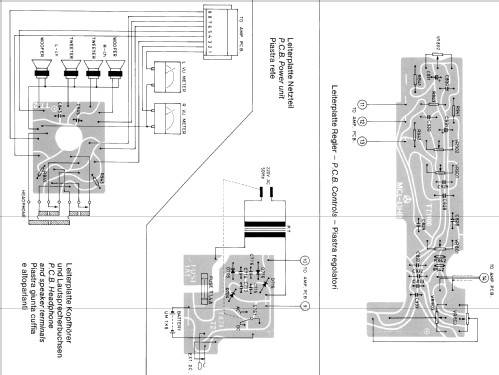

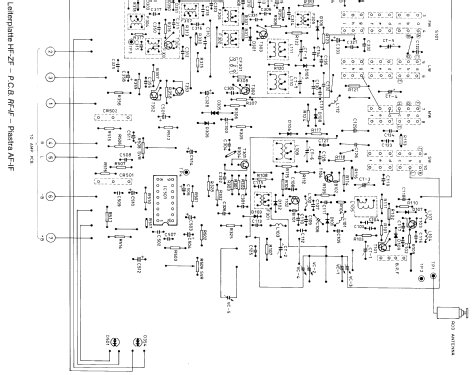

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 32

• Semi-conducteurs
• 2SC930 2SC536 2SC693 2SD325 2SB22 2SC945 2SA608 2SD612 AN7410 BA532 µPD833G

• Principe général
• Super hétérodyne (en général)

• Gammes d'ondes
• PO, GO, OC et FM

• Particularités
• Magnétophone à cassettes

• Tension / type courant
• Secteur et prise alimentation séparée (piles / accu) / 220 / 12 / D: 8 x 1.5 plus 1 x 1.5 for clock back-up Volt

• Haut-parleur
• 4 HP

• Puissance de sortie
• 16 W (max.)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org

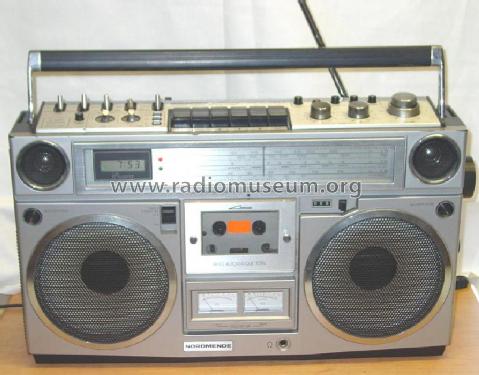

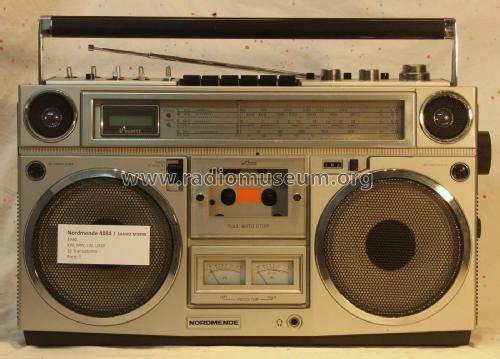

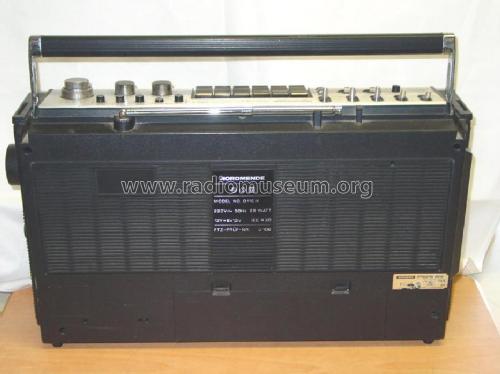

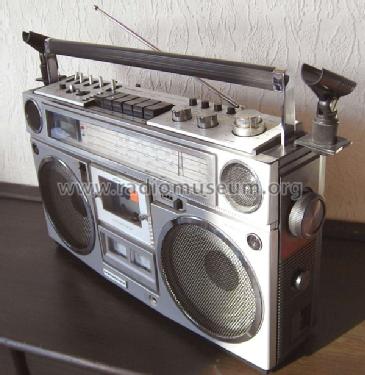

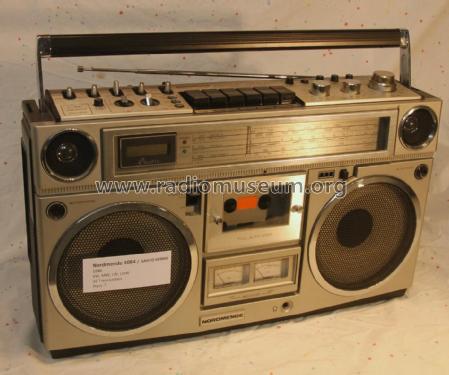

• Modèle: Globecorder Stereo 4084 0.116 H - Nordmende, Norddeutsche Mende-

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 480 x 350 x 120 mm / 18.9 x 13.8 x 4.7 inch

• Remarques

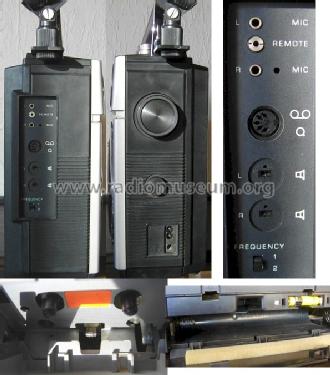

• Quarzuhr mit Timer und Sleep-Funktion, 2 eingebaute Mikrofone, zusätzlich Anschlüsse für 2 externe Mikrofone, 2 LS-Buchsen, Stereokopfhörer, Phono-Eingang, schaltbare AFC, KW-Lupe, manuelle Umschaltung auf CrO2. Frequenzgang 63 - 12500 kHz.

  45 Dioden, 4 IC's, 2 Led's, 1 Uhrendisplay + Uhrenschaltkreis µPD833

• Poids net
• 6.5 kg / 14 lb 5.1 oz (14.317 lb)

• Littérature

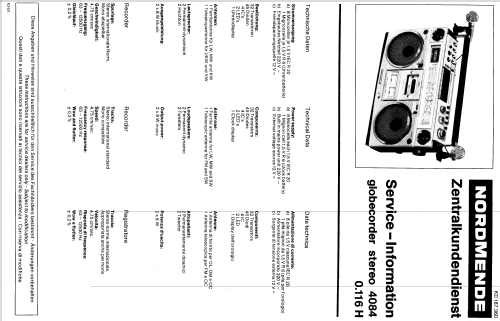

• -- Original prospect or advert (Nordmende Katalog 1979/80 S.75 und S.83 (Daten))

• Auteur
• Modèle crée par Peter Böhm. Voir les propositions de modification pour les contributeurs supplémentaires.
