Globetrotter V01 Ch= 4/601 864.601.00 grüne Skala

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Data
Forum
Pictures
Collections

  • Year
  • 1964/1965
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 128787

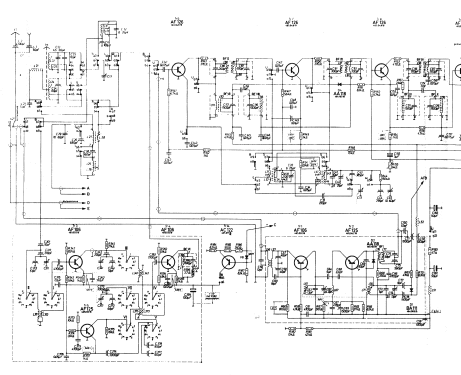

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 14
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 7 AM circuit(s)     13 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
  • Power type and voltage
  • Batteries / addl. power jack / 5 x 1,5 / 7,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 2.5 W (unknown quality)
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: Globetrotter V01 Ch= 4/601 864.601.00 [grüne Skala] - Nordmende, Norddeutsche Mende-
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 310 x 209 x 105 mm / 12.2 x 8.2 x 4.1 inch
  • Notes

  • Das erste Nordmende Globetrotter-Modell.
    Merkmal: "Globetrotter" Schriftzug in Schreibschrift,
    grüne Skala der KW-Bänder und Log-Skala.
    12 Kurzwellenbereiche; Betrieb im Auto über Autohalterung (75,- DM) aus 6-V- oder 12-V-Autobatterie möglich, dann Ausgangsleistung 4 W. Netzbetrieb mit zusätzlichem Netzteil möglich.

    Range FM: 88 - 104 MHz

    Range OC: 1,5 - 3,5 MHz  80 - 200 m

    Other 11 Spread Bands in OC with fine tuning: 11 - 13 - 16 - 19 - 25 - 31 - 41 - 49 - 59 - 61 - 80 m.

    Range OM: 5,5 - 16 KHz

    Range OL: 150 - 250 KHz

    Separate tuning for FM and AM

    Jack for external antenna.

    Jack for earphone or loudspeaker

    Jack for external input (Tape or microphone)

  • Net weight (2.2 lb = 1 kg)
  • 3.8 kg / 8 lb 5.9 oz (8.37 lb)
  • Price in first year of sale
  • 695.00 DM
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Martin Bösch. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Globetrotter is part of the collections of the following members.

Literature

The model Globetrotter is documented in the following literature.

 Forum

Forum contributions about this model: Nordmende,: Globetrotter V01 Ch= 4/601 864.601.00

Threads: 1 | Posts: 1

Die ersten Nordmende Globetrotter sind interessante Sammelobjekte. 11 gespreizte KW Rundfunkbänder - das bot damals kein anderes Gerät. Will man sie aber heute betreiben, dann muß man feststellen, daß die KW Skala nur Zahlen von 0 bis 100 zeigt. Betroffen sind die Typen 4/601 von 1964-66 (grüne und orangerote Skala) und 7/601 (orangerote Skala). Erst der Globetrotter TN 6000 von 1968 enthält eine kleine Trommel mit Frequenzangaben zu jedem KW Band.
Das Ärgernis mit der Skala der alten Modelle konnte ich jetzt abstellen, da ich kürzlich einen Globetrotter 4/601 mit Papieren erstanden habe, darunter die "Nordmende Kurzwellenfibel". Die Seite mit den Frequenzskalen habe ich gescannt und sie zum Erstmodell Globetrotter 4/601 (grüne Skala) als .jpg Bild geladen, Name "KW Frequenzskalen". Nach dem Download lädt man das Bild z.B. in den Irfan Viewer, klickt "Bild" "Information" und ändert dann in den Feldern "Auflösung". Es ändert sich nichts bis auf die Größe des Bildausdrucks. Diese wird so eingestellt, daß der Weg von 0 bis 100 genau 115mm beträgt - so breit ist die Globetrotter- Skala. Dann kann man sich Streifen anfertigen und sie auf die Skala legen - Ziel erreicht.
Kleine Einschränkung: Skalen gelten für Modell 4/601. Der 7/601 (Unterscheidungsmerkmale hat Herr Bösch in einem älteren Post genau beschrieben) hat statt des 11m Bandes ein 20 m Band. Es geht lt. Serviceunterlagen von 13,80 bis 14,50 MHz. Die anderen Bänder stimmen hinsichtlich Spreizung / Frequenzgrenzen mit Typ 4/601 überein.

Boris Witke † 9.2024, 26.Jul.08
