Mambino E06 Ch= 1/606; Nordmende, (ID = 1709071) Radio
Nordmende,: Mambino E06 Ch= 1/606 [Radio] ID = 1709071 933x936
Select picture or schematic to display from thumbnails on the right and click for download.
For model Mambino E06 Ch= 1/606, Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Country:  Germany
Manufacturer / Brand:  Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Year: 1962/1963 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 5: AF117 AF117 OC305 OC74 or. OC318 OC74 or. OC318 OA70 OA70
Main principle Superheterodyne (common); ZF/IF 460 kHz
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Dry Batteries / 2 × 4,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 1 W (unknown quality)
from Radiomuseum.org Model: Mambino E06 Ch= 1/606 - Nordmende, Norddeutsche Mende-
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 220 x 140 x 63 mm / 8.7 x 5.5 x 2.5 inch
Notes

Farben: braun oder blau oder perlgrau oder schwarz.

Net weight (2.2 lb = 1 kg) 1.2 kg / 2 lb 10.3 oz (2.643 lb)
Price in first year of sale 129.00 DM
Source of data Radiokatalog Band 1, Ernst Erb
Mentioned in Handbuch VDRG 1962/1963
Literature/Schematics (1) -- Original-techn. papers.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Here you find 1705 models, 1595 with images and 1223 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Nordmende,: Mambino E06 Ch= 1/606
Threads: 1 | Posts: 1
Hits: 429     Replies: 0
  Mambino: Henkel-Träumerei
Bruce Cohen
24.Mar.20

  1

Das Gerät läuft endlich wieder. Ihm hat viel gefehlt zu Anfang. Der Drehkondensator war fest. Wellenschalter fest. Kappe Wellenschalter futschi. Kondensatoren schlecht geworden. Der Thermistor auch weg. Die Endtransistoren spielten das Spiel ‚thermal runaway‘ mit mir, vom Vorbesitzer mit einem Riesendwiderstand an der Ruhestrombrücke unterbunden.

Jetzt kann man wieder einen Sender einstellen; der Wellenschalter funktioniert und hat einen neuen Kopf; die Elektrolyten sind ersetzt; die Endtransistoren sind zwei AC188 geworden. Das Gerät spielt mit Batterien und es wird ab und zu herumgetragen am Kasten.

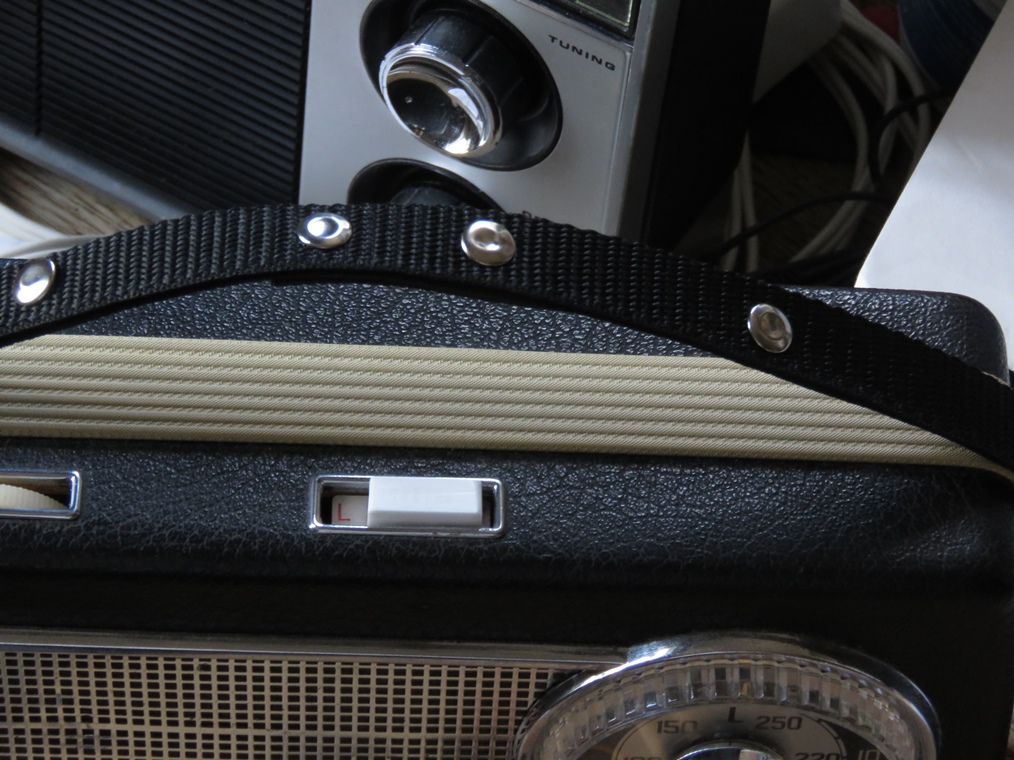

Das ist nicht elegant. Ein neuer Henkel muss her. Er muss praktisch sein: man muss das Gerät sicher damit tragen können. Er muss adrett sein: das Schmuckstück muss ein Schmuckstück bleiben.

Was braucht es? – Zwei Hosenträgerhalter; eine Reihe von Bohrern; eine kleine Metallfeile; ein Lötkolben; ein kurzes Stück Band; Hohlnieten und eine Kraftzange.

Was sagt ihr dazu? – Sieht doch putzig aus, nicht wahr?



Schmuckstück? - Schmuckstück!
