• Country
• Germany

• Manufacturer / Brand
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Year
• 1969

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 206625

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• D13-401GH

• Number of Transistors
• 65

• Semiconductors
• BC213 BC182 BF118 BF173 BF224 BF245 BF258 BD115 BSY38 2N743 2N3055 1N4148 BA148 BA170 BYX10 ZE1,5 ZF5,6 ZF11 B40C3200

• Wave bands
• - without

• Power type and voltage
• Line / Batteries (any type) / 110; 220 / DC 24...32 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Transistor-Oszillograph TO 368 - Nordmende, Norddeutsche Mende-

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 240 x 180 x 470 mm / 9.4 x 7.1 x 18.5 inch

• Notes

• Transistor  Oszillograph  TO  368

  volltransistorisierter  Breitband-Oszillograph für Netz- und Batteriebetrieb, 2 Kanäle mit einer Bandbreite  0..15 MHz ( -3 dB ). Anstiegszeit < 23 ns, X - Verstärker-Bandbreite  1 MHz.

  Triggerbereich  AC/DC  bis 15 MHz  bei 1 cm Bildhöhe, Triggerung intern, extern, AC/DC  und positiv, negativ. Synchronisierbereich  30 MHz,Freilaufautomatik bei AC-Kopplung.

  Eingangsimpedanz  1 MΩ / 30 pF, das Gerät hat eine Elektronenstrahlröhre vom Typ  D13 - 401GH, Leuchtfarbe grün und eine mittlere Nachleuchtdauer, der Schirmdurchmesser beträgt 130 mm.

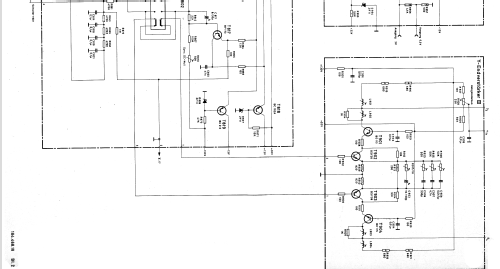

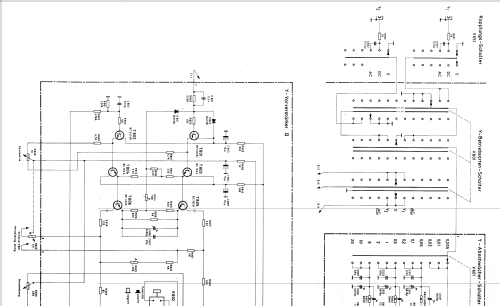

  Leistungsaufnahme bei  110/220 V ca 75 Watt, und bei Batteriebetrieb ( 24 - 32 V ) 2 A, Anodenspannung 1,5 kV , Gesamtbescheunigungsspannung ca 4,5 kV, das Meßgerät ist ohne integrierte Schaltkreise aufgebaut, auch keine Stabis im Netzteil, siehe Pläne.

• Net weight (2.2 lb = 1 kg)
• 12.9 kg / 28 lb 6.6 oz (28.414 lb)

• Price in first year of sale
• 1,896.00 DM

• Mentioned in
• -- Original-techn. papers. (Nordmende Handbuch von 1969)

• Author
• Model page created by Hans-Friedrich Völkening † 22.3.16. See "Data change" for further contributors.
