• Pays
• Allemagne

• Fabricant / Marque
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Année
• 1980

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 236885

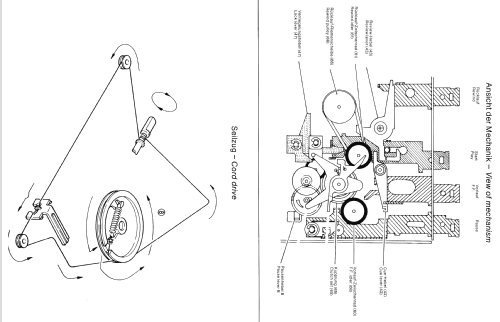

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 8

• Semi-conducteurs

• Principe général
• Super hétérodyne (en général)

• Circuits accordés
• 5 Circuits MA (AM)     8 Circuits MF (FM)

• Gammes d'ondes
• PO, OC et FM

• Particularités
• Magnétophone à cassettes

• Tension / type courant
• Secteur et Piles (tous types). / 220 / AA: 5 x 1,5 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 8 cm = 3.1 inch

• Puissance de sortie
• 0.6 W (sans distorsion)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: Quartzcorder 2073 0.117H - 980.117H - Nordmende, Norddeutsche Mende-

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 245 x 145 x 60 mm / 9.6 x 5.7 x 2.4 inch

• Remarques

• Die Bezeichnung " Quartzcoder" beruht darauf, dass zu dem Gerät ein Timer  gehört. Diese Schaltuhr wird mit einer Mignon - Batterie betrieben.

• Poids net
• 1.350 kg / 2 lb 15.6 oz (2.974 lb)

• Source
• - - Manufacturers Literature

• Auteur
• Modèle crée par Marco Habeck. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 1761 modèles d'appareils, 1648 avec des images et 1280 avec des schémas.
  Tous les appareils de Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
