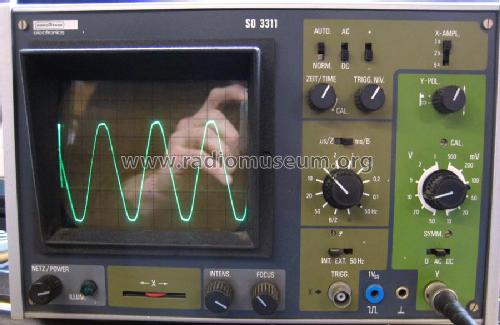

Service-Oszilloskop SO-3311

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Données
Forum
Images
Collections

  • Année
  • 1973 ?
  • Catégorie
  • Appareils de mesure et de dépannage (matériel de labo)
  • Radiomuseum.org ID
  • 266433

 Spécifications techniques

  • No. de tubes
  • 1
  • Lampes / Tubes
  • No. de transistors
  • Semi-conducteurs présents
  • Semi-conducteurs
  • Gammes d'ondes
  • - sans
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 220 Volt
  • Haut-parleur
  • - - Pas de sortie basse fréquence
  • Matière
  • Boitier métallique
  • De Radiomuseum.org
  • Modèle: Service-Oszilloskop SO-3311 - Nordmende, Norddeutsche Mende-
  • Forme
  • Modèle de table générique
  • Remarques

  • Einkanaloszilloskop SO-3311

    • Y-Bandbreite 12,5 MHz - 3 dB
    •                          18 MHz - 6 dB
    • Y-Ablenkkoeffizient 10 mV/Skt.
    • Y- und X-Verstärker gleichspannungsgekoppelt
    • X-Bandbreite >1,5 MHz
    • Zeitablenkung: 0,1 µs ... 50 ms - Bild-Zeile-Stellung für den TV-Service
    • Triggerung: Intern - Extern 0 ... 15 MHz - Freilaufautomatik
    • Z-Eingang
    • Netzteil: alle Betriebsspannungen stabilisiert
