Stereo 6005 5.132A

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1972 ??
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 80888

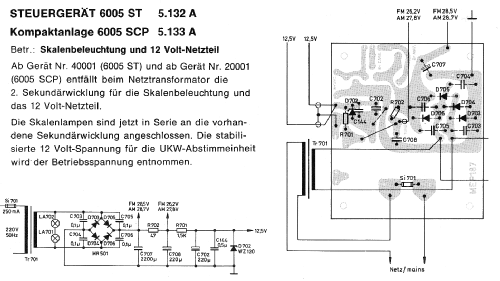

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 24
  • Halbleiter
  • Hauptprinzip
  • Superhet allgemein
  • Anzahl Kreise
  • 6 Kreis(e) AM     8 Kreis(e) FM
  • Wellenbereiche
  • Langwelle, Mittelwelle, Kurzwelle und UKW.
  • Betriebsart / Volt
  • Wechselstromspeisung / 220 Volt
  • Lautsprecher
  • - Dieses Modell benötigt externe(n) Lautsprecher.

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Stereo 6005 5.132A - Nordmende, Norddeutsche Mende-
  • Form
  • Regalgerät wie HiFi-Komponente für Bücherwand.
  • Abmessungen (BHT)
  • 555 x 100 x 200 mm / 21.9 x 3.9 x 7.9 inch
  • Bemerkung
  • 14 Dioden, 5 Gleichrichter, 1 IC
  • Datenherkunft
  • -- Original-techn. papers.
  • Autor
  • Modellseite von Daniel Doll angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell Stereo 6005 befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Nordmende,: Stereo 6005 5.132A

Threads: 1 | Posts: 1

Fehler:
Ton nur ganz ganz leise zu hören

Grund:
C439 (220µF/35V) hat Schluss

Noch ein Tipp zur Skalenbeleuchtung:
Hier sind 2 Lämpchen mir Anschlusslitzen eingebaut (14V / 50mA)
In die Versorgungsleitung der beiden Lämpchen sollte ein Vorwiderstand mit 22Ohm / 0.6W  eingebaut werden da sonst ca. 15 - 16V anliegen.
Es gibt keinen Eingangsspannungswahlschalter!

Gruss, Daniel Doll

Daniel Doll, 27.Nov.06

Weitere Posts (1) zu diesem Thema.
