• Pays
• Allemagne

• Fabricant / Marque
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Année
• 1965/1966

• Catégorie
• Appareils de mesure et de dépannage (matériel de labo)

• Radiomuseum.org ID
• 73272

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 3

• Lampes / Tubes
• ECC88 PCF803 PCF803 KST130

• No. de transistors

• Semi-conducteurs
• OA81 OA70 OA81 E45C50 E45C50 B250C75

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 125; 220; 235 Volt

• Haut-parleur
• - - Pas de sortie basse fréquence

• Matière
• Boitier métallique

• De Radiomuseum.org

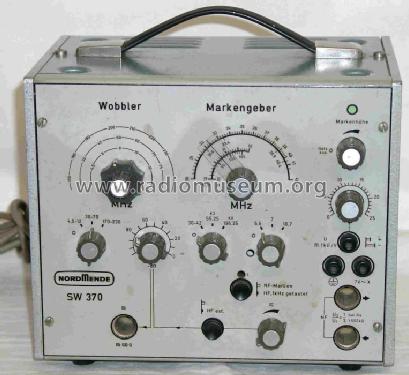

• Modèle: Service-Wobbler SW370 - Nordmende, Norddeutsche Mende-

• Forme
• Modèle de table générique

• Dimensions (LHP)
• 240 x 195 x 160 mm / 9.4 x 7.7 x 6.3 inch

• Remarques

• Der Nordmende Service-Wobbler SW370 ist zur Prüfung und Abgleich von UKW/FM Empfängern und TV-Geräten im HF- und ZF-Teil einsetzbar.

  • Frequenzbereiche (Grundwelle) 1. 4,4 - 12 MHz, 2. 30 - 70 MHz, 3. 170 - 235 MHz
  • Mittenfrequenz kontinuierlich in den Teilbereichen einstellbar
  • Frequenzhub etwa 0 bis ≥ 30 MHz (Bereich 2 und 3), ≥ 5 MHz (Bereich 1)
  • Wobbelfrequenz 50 Hz sinusförmig, netzsynchron, X-Ablenkspannung für Oszillographen 7 V~
  • Ausgangsspannung max. ca. 0,2 V an 60 Ω

  Markengeber:

  • I. Oszillator, Frequenzen 30 - 42 MHz, stetig durchstimmbar, 55,25 MHz (Bildträger Kanal 3), 196,25 MHz (Bildträger Kanal 8)
  • II. Oszillator, Frequenzen 5,5 MHz (FS-Ton-ZF CCIR), 7 MHz (VHF-Kanalabstand), 10,7 MHz (UKW/FM ZF)
  • Ausgangsspannung max. ca. 0,15 V an 60 Ω, Abschwächer kontinuierlich 0 > 80 dB, Ausgang HF-Buchse 13 mm Ø

  Siehe auch Nachfolger Service-Wobbler SW370/1

• Poids net
• 5.5 kg / 12 lb 1.8 oz (12.115 lb)

• Prix de mise sur le marché
• 598.00 DM

• Littérature
• Funk-Technik (FT) (10/1965, S. 405 - 408 / Beschreibung, Schema)
