688

Novak (also Pontiac); Bruxelles

Données
Forum
Images
Collections

  • Année
  • 1958–1960
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 137958

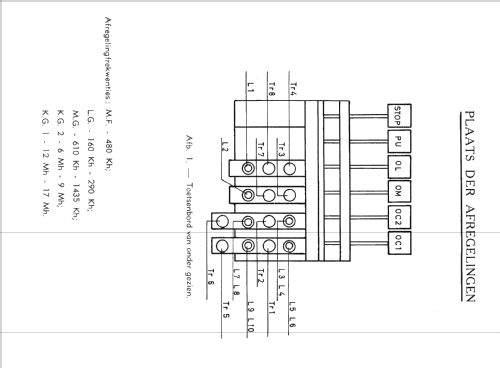

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 5
  • Principe général
  • Super hétérodyne (en général); FI/IF 480 kHz; 3 Etage(s) BF
  • Circuits accordés
  • 6 Circuits MA (AM)
  • Gammes d'ondes
  • PO, GO et 2 x OC
  • Particularités
  • Tourne disque avec changeur
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 110; 130; 220 Volt
  • Haut-parleur
  • HP dynamique oval à aimant permanent
  • Puissance de sortie
  • 6 W (qualité inconnue)
  • Matière
  • Boitier en bois
  • De Radiomuseum.org
  • Modèle: 688 - Novak also Pontiac; Bruxelles
  • Forme
  • Console avec pieds bas < 50% de la hauteur
  • Remarques

  • Four band radio receiver:

    • LW: 150 - 300 kHz
    • MW: 520 - 1620 kHz
    • SW1: 4,7 - 10,9 MHz
    • SW2: 10 - 18,5 MHz

    Push-Pull output amplifier. One Oval Novak Sonoramic loudspeaker (6 x 9", 3Ω).

    Built-in ferrite antenna for LW and MW, static antenna for SW.

    Built-in BSR Monarch type UA12 record changer.



  • Prix de mise sur le marché
  • 7,990.00 BFr
  • Source
  • -- Original prospect or advert
  • Schémathèque (1)
  • -- Schematic (Q = katalog 1960 "radio creations")
  • Schémathèque (2)
  • -- Original-techn. papers.
  • Auteur
  • Modèle crée par Hugo Sneyers. Voir les propositions de modification pour les contributeurs supplémentaires.
