TO305 Ch= X635

TO305 Ch= X635; Optalix, T.E.D.; (ID = 2308492) Radio
TO305 Ch= X635; Optalix, T.E.D.; (ID = 2308482) Radio TO305 Ch= X635; Optalix, T.E.D.; (ID = 1466525) Radio
TO305 Ch= X635; Optalix, T.E.D.; (ID = 428893) Radio TO305 Ch= X635; Optalix, T.E.D.; (ID = 428894) Radio
TO305 Ch= X635; Optalix, T.E.D.; (ID = 428895) Radio TO305 Ch= X635; Optalix, T.E.D.; (ID = 1466527) Radio
TO305 Ch= X635; Optalix, T.E.D.; (ID = 2026630) Radio TO305 Ch= X635; Optalix, T.E.D.; (ID = 2326224) Radio
TO305 Ch= X635; Optalix, T.E.D.; (ID = 2581426) Radio TO305 Ch= X635; Optalix, T.E.D.; (ID = 2581427) Radio
Use red slider bar for more.
TO305 Ch= X635; Optalix, T.E.D.; (ID = 2308482) Radio
Optalix, T.E.D.;: TO305 Ch= X635 [Radio] ID = 2308482 1200x1049
Select picture or schematic to display from thumbnails on the right and click for download.
For model TO305 Ch= X635, Optalix, T.E.D.; Amiens, Paris, Aubervilliers:
ebay.fr #173389024117 seller leaparis2011

Country:  France
Manufacturer / Brand:  Optalix, T.E.D.; Amiens, Paris, Aubervilliers
alternative name

TED, Technique et Décoration
Year: 1976 ? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 7: BF233 BF233 BF233 BC208 BC205 BC328 BC338 SFD107 BZX62 BZX62 BZX83 1N4001 1N4001
Main principle Superheterodyne (common); ZF/IF 452 kHz
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Line / Batteries (any type) / 220 / 4 x 1.5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9 cm = 3.5 inch
Power out 2 W (unknown quality)
from Radiomuseum.org Model: TO305 Ch= X635 - Optalix, T.E.D.; Amiens, Paris
Material Plastics (no bakelite or catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 265 x 160 x 80 mm / 10.4 x 6.3 x 3.1 inch
Notes

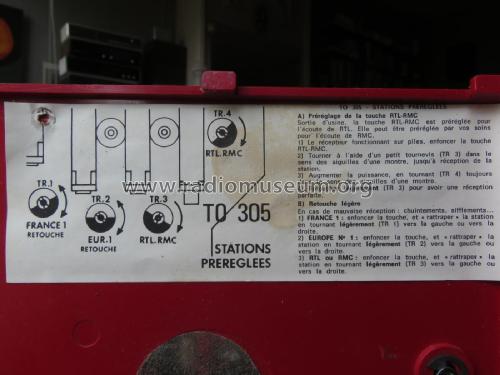

2 gammes d'ondes : GO de 150 à 270 kHz, PO de 520 à 1620 kHz. 3 stations préreglées RTL (236 kHz) ou RMC (218 kHz), EUR (182 kHz), et FR1 (164 kHz). Prise écouteur avec coupure du HP interne (Z = 8 ohms).

Net weight (2.2 lb = 1 kg) 0.6 kg / 1 lb 5.1 oz (1.322 lb)
Mentioned in -- Schematic

Model page created by Eddy Rischmann. See "Data change" for further contributors.



All listed radios etc. from Optalix, T.E.D.; Amiens, Paris, Aubervilliers
Here you find 69 models, 58 with images and 40 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Optalix, T.E.D.;: TO305 Ch= X635
Threads: 1 | Posts: 1
Hits: 317     Replies: 0
Optalix TO305: Grosser Kondensatorputz
Bruce Cohen
24.Oct.20
  1



Ich bin eigentlich nicht dafür, tabula rasa zu machen, und einfach bei alten Geräten alle Elektrolyt-Kondensatoren hinauszuwerfen, schon gar nicht bei einem Gerät aus 1976. So alt ist das ja noch nicht.

Beim Optalix TO305 habe ich eine Ausnahme gemacht: ungenügende Kapazität, Elektrolyt ausgelaufen, ein Bein verloren… „SUN“-Kondensatoren, sie lassen hier im Hause nicht die Sonne scheinen.



Vor dem Eingriff: überlaut, völlig verzerrt. Nach dem Eingriff: Ganz manierlich, lässt sich wieder laut und leise stellen, wie der Besitzer es wünscht.

Was gibt es sonst noch zu sagen? – Der Ein- / Ausschalter war oxydiert, sodass das Gerät zuerst gar nicht eingeschaltet werden konnte, und es also völlig tot schien.  Die Potentiometer funktionierten ebenfalls nicht mehr sauber.
