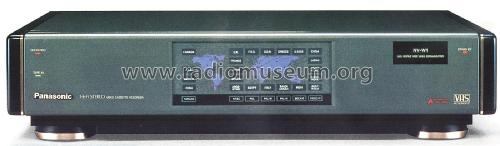

HiFi Stereo Video Cassette Recorder NV-W1E

HiFi Stereo Video Cassette Recorder NV-W1E; Panasonic, (ID = 1990769) R-Player
Use red slider bar for more.
HiFi Stereo Video Cassette Recorder NV-W1E; Panasonic, (ID = 1990769) R-Player
Panasonic,: HiFi Stereo Video Cassette Recorder NV-W1E [R-Player] ID = 1990769 1400x411
Select picture or schematic to display from thumbnails on the right and click for download.
For model HiFi Stereo Video Cassette Recorder NV-W1E, Panasonic, Matsushita, National ナショナル (also tubes); Osaka:
aus Herstellerprospekt: Panasonic TV Video Audio 91/92, Seite 40/41

Country:  Japan
Manufacturer / Brand:  Panasonic, Matsushita, National ナショナル (also tubes); Osaka
Year: 1991 Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle PLL, Phase-locked loop
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details Video-Taperecorder/-Player
Power type and voltage Alternating Current supply (AC) / 110-127; 220-240 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: HiFi Stereo Video Cassette Recorder NV-W1E - Panasonic, Matsushita,
Material Metal case
Shape Book-shelf unit.
Dimensions (WHD) 464 x 106 x 393 mm / 18.3 x 4.2 x 15.5 inch
Notes

Aufnahme im VHS-System für PAL-N, PAL-M, NTSC, SECAM-L und SECAM-B/G, Wiedergabe von S-VHS/VHS/VHS-HiFi Bändern in denSystemen PAL-N, PAL-M, NTSC, SECAM-L und SECAM-B/G
Digitale Umwandlung der Farbsysteme: Schwarz-Weiss-Systeme nach Wunsch in Original-Qualitat PAL-N, PAL-M, NTSC, SECAM-L und SECAM-B/G
Aufnahme bzw. Wandlung nach Wunsch anwahlbar,auch getrennt nach Ein- und Ausgang
Longolay (LP) und Super-Longplay (SLP)-Wiedergabe
Weltkarte mit integriertem Bedienfeld, Infrarot-Fernbedienung für die Laufwerksfunktionen
HiFi-Stereoklang, Video-/Audio-Ein- und Ausgänge
Horizontale Auflösung: 240 Linien (SP-Betrieb)
Ein- und Ausgänge im RCA-System für Audio, BNC für Video
Umwandlung:Zeilenzahl 525 - 625, Bildweohselfrequenz 50 Hz - 60 Hz, Farbe 3,58 - 4,43 Mhz
4 amorphe Videokpfe, 4 HiFi-Köpfe, Tonfreduenzgang 20 Hz - 20.000 Hz, Netzteil umshhaltbar 110-127 V und 220-240 V, Aluminium-Druckgußchassis, Direct-Drive-Motor, quarzgeregelt < 0,005% Gleichlaufschwankungen, Leistungsau†nahme: 42 Watt
Gehäusefarbe: schwarz/anthrazit

Net weight (2.2 lb = 1 kg) 8.2 kg / 18 lb 1 oz (18.062 lb)
Mentioned in -- Original prospect or advert

Model page created by Roland Müller. See "Data change" for further contributors.
