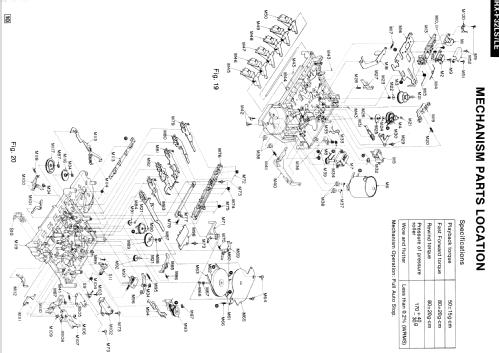

Next schematics

{gbW: "800", gbH: "488", mW: "500", mH: "305.0", kb: "61 KB", notes: "For model FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS, Panasonic, Matsushita, National ナショナル (also tubes); Osaka", title: "Panasonic, FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS from Michael Schott (1)", ite: "1"} {gbW: "800", gbH: "410", mW: "500", mH: "256.0", kb: "73 KB", notes: "For model FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS, Panasonic, Matsushita, National ナショナル (also tubes); Osaka:[br]Sehr servicefreundlich: 8 Schrauben aus der Rückwand drehen, dann läßt sich die gesamte Front mit den Lautsprechern entfernen, und alles ist bestens zugänglich. Nach lösen zweier zusätzlicher Schrauben, und abziehen von 5 Steckern läßt sich auch das Laufwerk entnehmen. Perfekt gelöst, wie ich finde.", title: "Panasonic, FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS from Michael Schott (1)", ite: "1"} {gbW: "800", gbH: "481", mW: "500", mH: "300.0", kb: "58 KB", notes: "For model FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS, Panasonic, Matsushita, National ナショナル (also tubes); Osaka", title: "Panasonic, FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS from Michael Schott (1)", ite: "1"} {gbW: "442", gbH: "800", mW: "207.0", mH: "375", kb: "51 KB", notes: "For model FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS, Panasonic, Matsushita, National ナショナル (also tubes); Osaka", title: "Panasonic, FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS from Michael Schott (1)", ite: "1"} {gbW: "800", gbH: "440", mW: "500", mH: "275.0", kb: "62 KB", notes: "For model FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS, Panasonic, Matsushita, National ナショナル (also tubes); Osaka", title: "Panasonic, FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS from Michael Schott (1)", ite: "1"} {gbW: "800", gbH: "451", mW: "500", mH: "281.0", kb: "67 KB", notes: "For model FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS, Panasonic, Matsushita, National ナショナル (also tubes); Osaka", title: "Panasonic, FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS from Michael Schott (1)", ite: "1"} {gbW: "800", gbH: "411", mW: "500", mH: "256.0", kb: "67 KB", notes: "For model FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS, Panasonic, Matsushita, National ナショナル (also tubes); Osaka", title: "Panasonic, FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS from Michael Schott (1)", ite: "1"} {gbW: "800", gbH: "760", mW: "394.0", mH: "375", kb: "114 KB", notes: "For model FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS, Panasonic, Matsushita, National ナショナル (also tubes); Osaka", title: "Panasonic, FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS from Michael Schott (1)", ite: "1"} {gbW: "750", gbH: "615", mW: "457.0", mH: "375", kb: "119 KB", notes: "For model FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS, Panasonic, Matsushita, National ナショナル (also tubes); Osaka:[br]Q: Panasonic, Service-Unterlagen", title: "Panasonic, FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS uploaded by Jürgen Küting (2)", ite: "2"} {gbW: "933", gbH: "1389", mW: "251.0", mH: "375", kb: "176 KB", notes: "For model FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS, Panasonic, Matsushita, National ナショナル (also tubes); Osaka:[br]Service Manual - Sammlung Funkhistorisches Archiv der GFGF e.V.", title: "Panasonic, FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS uploaded by Heribert Jung (2)", ite: "2"}

FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS; Panasonic, (ID = 709937) Radio

FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS; Panasonic, (ID = 1083155) Radio

FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS; Panasonic, (ID = 1377862) Radio

Next pictures

Use red slider bar for more.

FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS; Panasonic, (ID = 709919) Radio

Panasonic,: FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS [Radio] ID = 709919 800x488

Select picture or schematic to display from thumbnails on the right and click for download.

For model FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS, Panasonic, Matsushita, National ナショナル (also tubes); Osaka

Country:

Japan

Manufacturer / Brand:

Panasonic, Matsushita, National ナショナル (also tubes); Osaka

Year: 1983

Category: Broadcast Receiver - or past WW2 Tuner

Main principle	Superheterodyne (common)
Wave bands	Broadcast, Long Wave, Short Wave plus FM or UHF.
Details	Cassette-Recorder or -Player

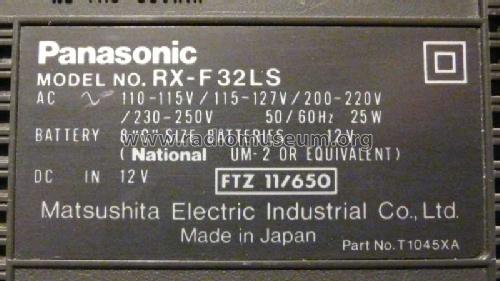

Power type and voltage	Line / Batteries (any type) / 110-115; 115-127; 200-220; 230-250 / 12V; 8 x 1,5 Volt
Loudspeaker	4 Loudspeakers / Ø 8.5 cm = 3.3 inch
Power out
from Radiomuseum.org	Model: FM-LW-MW-SW 4-Band Stereo Radio Cassette Recorder RX-F32LS - Panasonic, Matsushita,
Material	Plastics (no bakelite or catalin)
Shape	Portable set > 8 inch (also usable without mains)
Dimensions (WHD)	420 x 215 x 105 mm / 16.5 x 8.5 x 4.1 inch
Notes	Gerät besitzt 4 Lautsprecher (2 pro Kanal, oben Hochton, unten Mittel-, Tiefton, beide Systeme sind gleich groß (85mm Durchmesser), sind parallel geschaltet, und haben jeweils 6 Ohm Impedanz), Fine Tuning für Kurzwelle, zusätzliche Anschlußbuchse für 12V=, Anschlüsse: 2x Mikrofon, Line IN/OUT, ext. Lautsprecher 3-8 Ohm, Kopfhörer. Folgende Beidenelemente finden sich unter einer klappe auf der Oberseite: Betriebsartenschalter, Schalter Bandsorten (Normal, Metal), Schalter Mono/Stereo/Ambience (eine Art Stereo-Wide), Regler für Bass, Höhen, Balance. Weitere Schalter oben: Wellenbereich, Dolby, Lautstärkerregler. An der Front ist noch ein Schalter für Loudness und ein Taster für den "Tape Program Sensor", Funktion: Musiksuchlauf; bei laufender Wiedergabe schnellen Vor-, oder Rücklauf betätigen, dann wird zum nächsten, oder vorigen Titel gespult. Weitere Detailfunktion mangels BDA unbekannt. Betriebsanzeigen-LED´s für Operation/Batterie, Stereo, Dolby, Aussteueranzeige mit 2x 5 LED´s. Kassettenlaufwerk wird über 6 Kurzhubtasten betätigt, HF-Löschung (nicht, wie heute gern verwendet, nur ein kleiner Magnet), Bandzählwerk mit Rückstellung vorhanden, gedämpfte Kassettenklappe.
Net weight (2.2 lb = 1 kg)	4.1 kg / 9 lb 0.5 oz (9.031 lb)

Model page created by Michael Schott. See "Data change" for further contributors.

All listed radios etc. from Panasonic, Matsushita, National ナショナル (also tubes); Osaka
Here you find 2627 models, 2387 with images and 507 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.

Collection of Michael Schott (D)
