53-T2152 Ch= 81, H-1 Code 123

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Philco, Philadelphia Stg. Batt. Co.; USA

• Anno
• 1953

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 255221

• Immagini
• Schemi

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 18

• Valvole
• 6BZ7 12AZ7 6CB6 6CB6 6CB6 12BY7 6AU6 6T8 6K6GT 6U8 6BE6 12BH7 6AL5 12AU7 6BQ6GT 6AX4GT 1B3GT 20DP4A

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 cycles, 117 Volt

• Altoparlante
• AP din.(bobina mobile) - elettrodinamico o a magnete permanente (?).

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 53-T2152 Ch= 81, H-1 [Code 123] - Philco, Philadelphia Stg. Batt

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Annotazioni

• The Philco 53-T2152 is a 20" b/w TV with US standard VHF Tuner channels 2 thru 13. Equipped with RF chassis 81, Deflection chassis H-1 and picture tube 20DP4A.

• Bibliografia
• Photofact Folder, Howard W. SAMS (201/ April 1953)

• Letteratura / Schemi (1)
• - - Manufacturers Literature (Philco Television Yearbook - 1953 Pages 87-111)

• Letteratura / Schemi (2)

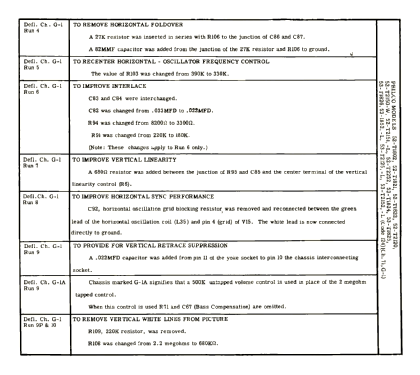

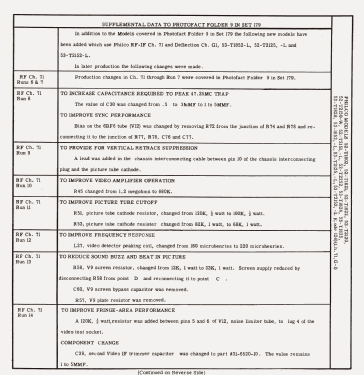

• Photofact Folder, Howard W. SAMS (Set 191, folder 1, dated 1-53)

• Autore
• Modello inviato da John Kusching. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 4126 modelli, di cui 2231 con immagini e 3774 con schemi.
