F4212L Ch= 8L41

• Pays
• Etats-Unis

• Fabricant / Marque
• Philco, Philadelphia Stg. Batt. Co.; USA

• Année
• 1958

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 196194

• Images

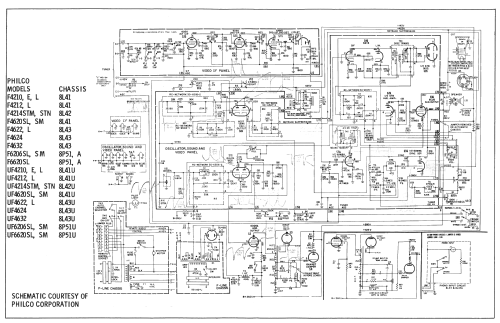

• Schémas

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 16

• Lampes / Tubes
• 6X8 6BC8 6AM8 6DE6 6DE6 12AU7A 6T8 6CU5 6BY8 6AW8A 6CS7 5U4GB 6DQ6A 1B3GT 6AX4GT 21CMP4

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: F4212L Ch= 8L41 - Philco, Philadelphia Stg. Batt

• Forme
• Console avec pieds bas < 50% de la hauteur

• Remarques

• The Philco F4212L is a 21" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis 8L41, tuner T-68B and picture tube 21CMP4.



• Schémathèque (1)
• Photofact Folder, Howard W. SAMS (Date 5-58, Set 399, Folder 2)

• Schémathèque (2)
• - - Manufacturers Literature

• Schémathèque (3)
• Photofact Folder, Howard W. SAMS (Set 381 Folder 17-S dated 12-57)

• Auteur
• Modèle crée par Egon Penker. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 4126 modèles d'appareils, 2231 avec des images et 3774 avec des schémas.
  Tous les appareils de Philco, Philadelphia Stg. Batt. Co.; USA
