- Country
- Netherlands
- Manufacturer / Brand
- Philips; Eindhoven (tubes international!); Miniwatt
- Year
- 1970 ??
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 80275
service manual
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 6
- Main principle
- Superheterodyne (common)
- Tuned circuits
- 5 AM circuit(s)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- Dry Batteries / 2 x 4,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org

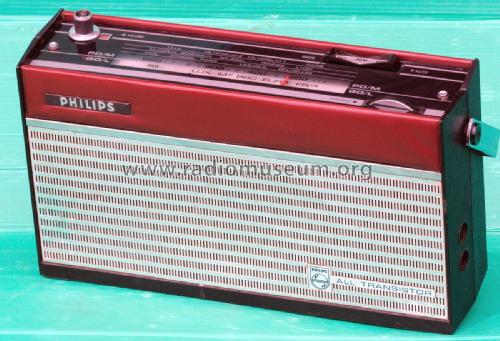

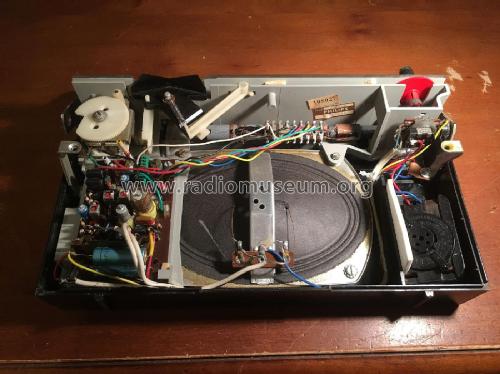

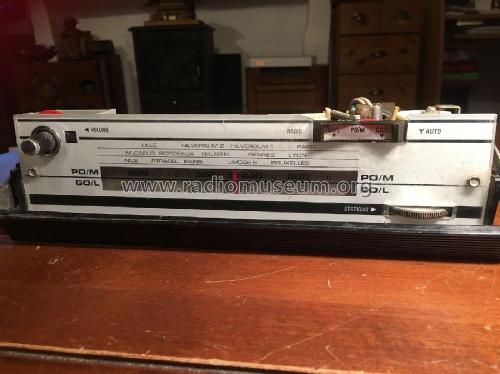

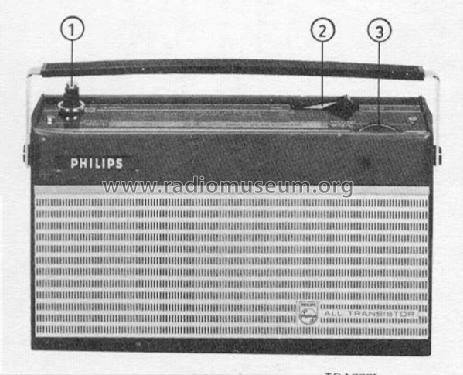

- Model: 11RL371 - Philips; Eindhoven tubes
- Shape
- Portable set > 8 inch (also usable without mains)
- Notes
-
See also the similar French models 11RL371T /01Z and 22RL333
- Source of data
- -- Original-techn. papers.
- Author
- Model page created by Hugo Sneyers. See "Data change" for further contributors.
- Other Models
-
Here you find 5233 models, 4365 with images and 3445 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips; Eindhoven (tubes international!); Miniwatt
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Philips; Eindhoven: 11RL371
Threads: 1 | Posts: 1
Das Radio ist ganz adrett und innen blitzblank. Die Batterien sind zwar schon längst leer, aber nichts ist ausgelaufen. Da nimmt man an, dass es in lauffähigem Zustand in den Schrank gestellt worden ist.
Der Stromverbrauch ist zu hoch, fällt dann blitzschnell auf normale Werte. Die Tonwiedergabe aber ist dumpf – und völlig verzerrt. Allerhand wird geprüft. Schliesslich fällt das Auge auf die Verdrahtung am Potentiometer. Das Auge sieht dies:

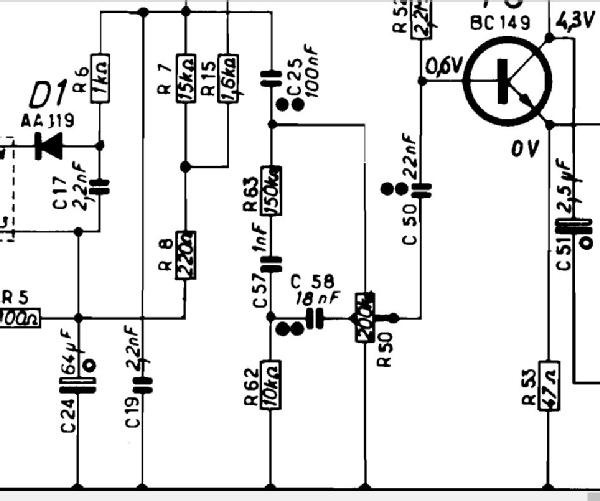

Das widerspricht allerdings dem Schaltplan. Der sieht so aus:
Und nicht so:
Andere Geräte zeigen ebenfalls, dass der Kondensator von 22nF wohl irgendwie an den falschen Ort geraten ist. Auf den ersten Blick macht die Lötung aber einen ‚originalen‘ Eindruck.
Beim Ablöten zeigt sich, dass der Kondensator nur angelegt ist, also nicht irgendwie vor der Lötung mechanisch befestigt worden ist. Der ist kaum in der Fabrik so angebracht worden. Warum nur finde ich den 22nF an diesem Ort? Warum weist alles darauf, dass das Radio noch funktioniert hat, als es weggestellt wurde? – Nur ein echter Radiodetektiv kann das Rätsel lösen.
Der fleissige Radioreparateur löst das Rätsel nicht. Aber er hantiert den Lötkolben. Schon läuft das Radio wieder sauber, klangstark, und mit den nötigen Höhen.
Bruce Cohen, 20.Apr.22
