• Year
  • 1969
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 200131

 Technical Specifications

  • Number of Transistors
  • 6
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Rec.Player+Audio.Amp+LS
  • Power type and voltage
  • Storage and/or dry batteries / 4 x 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 8 cm = 3.1 inch
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: GF 200 22GF200 - Philips; Eindhoven tubes
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 200 x 50 x 270 mm / 7.9 x 2 x 10.6 inch
  • Notes
  • Es handelt sich bei dem batteriebetriebenen Kofferplattenspieler 22GF200 offenbar um den Nachfolger des 'PHILIPS MIGNON' Kofferplattenspielers. Das Gerät ist also ein tragbarer Plattenspieler mit eingebautem Verstärker und Lautsprecher für 17cm Schallplatten (45er UpM), in das die Platte von Hand in einen Schlitz eingeführt wird, und das nach Abspielen Platte diese selbsttätig wieder auswirft.
    Wesentlicher Unterschied zur MIGNON-Serie:
    Die Platte wird bei diesem Modell 22GF200 nach Einschieben fixiert (dreht sich nicht).

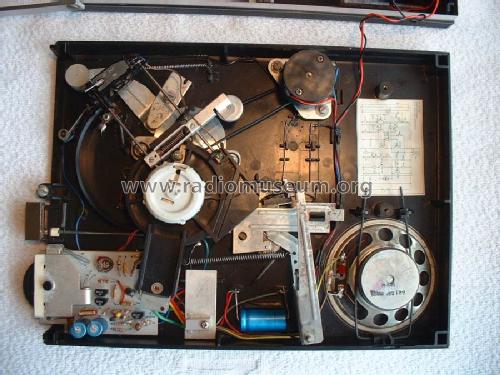

    Der Antrieb erfolgt durch Motor und Vierkantriemen auf eine Schwungscheibe mit Antriebswelle und über Gummi-Reibrad auf den Abfühlmechanismus des TA-Systems. Das TA-System incl.Nadel dreht sich wie eine Zentrifuge mit Gegengewicht (bekannt aus der Fliehkraft-Testszenerie für Piloten) unterhalb der Platte und tastet diese ab. Das TA-System wird dabei - geführt durch die Plattenrille - auf 2 Spurstangen absolut leichtgängig tangential von außen zur Plattenmitte hin geführt und löst dort (mechanisch) den automatischen Auswurf der Platte aus; als auch (durch Micro-Schalter) das Abschalten des Antriebsmotors.
    Tonabnehmer-System: GP234.

    Der 22GF200 wurde in Flers (Frankreich) für Philips Eindhoven entwickelt. Die Produktion umfasste lediglich eine kleine (Pilot)Serie und wurde wegen auftretender Probleme bald gestoppt. Bereits gefertigte Exemplare wurden teilweise eingezogen und vernichtet.
    Quelle: Nederlands Grammofoon Genootschap.
  • Net weight (2.2 lb = 1 kg)
  • 1.027 kg / 2 lb 4.2 oz (2.262 lb)
  • Source of data
  • - - Data from my own collection
  • Mentioned in
  • Nederlands Grammofoon Genootschap
  • Author
  • Model page created by Ulrich Engwicht. See "Data change" for further contributors.
