2501

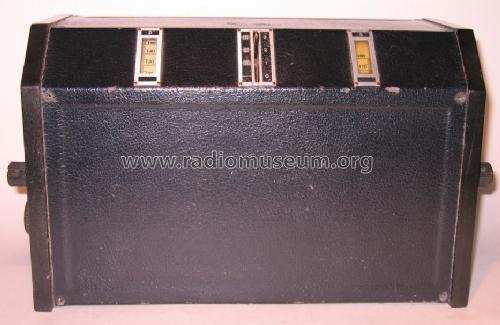

2501; Philips; Eindhoven (ID = 91561) Radio
2501; Philips; Eindhoven (ID = 2107706) Radio 2501; Philips; Eindhoven (ID = 2107707) Radio
2501; Philips; Eindhoven (ID = 406241) Radio 2501; Philips; Eindhoven (ID = 354525) Radio
2501; Philips; Eindhoven (ID = 406244) Radio 2501; Philips; Eindhoven (ID = 354527) Radio
2501; Philips; Eindhoven (ID = 20033) Radio 2501; Philips; Eindhoven (ID = 95312) Radio
2501; Philips; Eindhoven (ID = 406242) Radio 2501; Philips; Eindhoven (ID = 406243) Radio
Use red slider bar for more.
2501; Philips; Eindhoven (ID = 2107706) Radio
Philips; Eindhoven: 2501 [Radio] ID = 2107706 1400x894
Select picture or schematic to display from thumbnails on the right and click for download.
For model 2501, Philips; Eindhoven (tubes international!); Miniwatt:

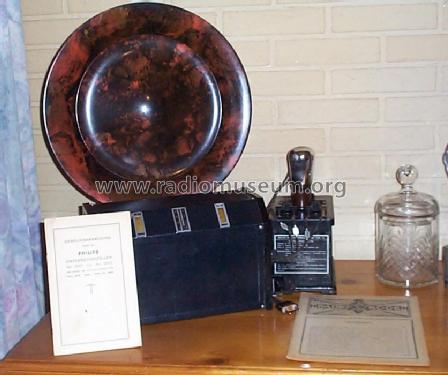

Das Kabel führt zum Anodenspannungsapparat 372

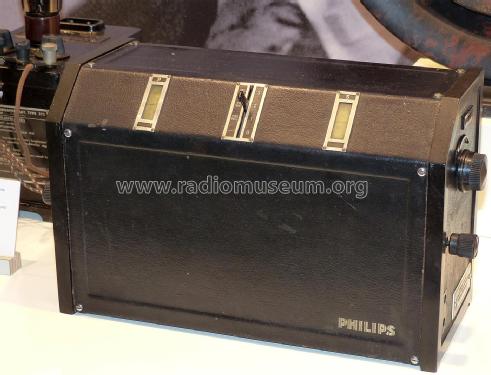

Gerät steht im Philips Museum, Eindhoven

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1927/1928 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: C142 F215 D143 2504
Main principle TRF with regeneration; 1 Special; 1 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: 2501 - Philips; Eindhoven tubes
Material Metal case
Dimensions (WHD) 310 x 180 x 140 mm / 12.2 x 7.1 x 5.5 inch
Notes Erstes Netzanschlussradio von Philips neben dem Batteriegerät 2502. Beide sind mit den ersten Pentoden überhaupt ausgestattet. Innen modernste Technik; über den Aussenanblick kann man sich streiten.
Das Modell 2501 braucht das (eingebaute) Netzteil 2503 für die Heizspannungen (=1 V und ~2,5 V) und Gittervorspannungen (-1,5 V und -16 V), ausserdem für die Anodenspannungen (+75 V und +150 V) ein externes Netzteil (z.B. 372 oder 3002) oder Anodenbatterie.
Net weight (2.2 lb = 1 kg) 5.5 kg / 12 lb 1.8 oz (12.115 lb)
External source of data E. Erb 3-907007-36-0
Mentioned in Les Radio PHILIPS de collection
